CNC조각기
MC-1325 ATC
홈 · 제품소개 · CNC조각기
YouTube
PRODUCT VIDEO
AUTO TOOL CHANGE
고성능 CNC 조각기
무려 8개 툴 체인저가 장착된 자동 공구 교환 방식
고성능 CNC 조각기 MC-1325 ATC
낮은 반복 오차와 정밀한 작업 성능으로 목재 든 비철금속류부터
알루미늄 같은 비철금속류까지 다양한 재료 가공이 가능합니다.
X, Y, Z 축 모두 대만제 LM GUIDE로 제작되었으며,
X, Y 축 고정밀 GEAR RACK으로 제작되었습니다.
제품 스펙
PRODUCT SPECIFICATIONS
|
항목
|
세부사항
|
세부사항
|
세부사항
|
세부사항
|
|---|---|---|---|---|
|
제품명
|
MC-1325 ATC
|
MC-1325 ATC performance
|
MC-1325 ATC Pro
|
MC-1325 ATC 전문가용
|
|
작업 배드(X, Y 축)
|
1300 x 2500 mm
|
1300 x 2500 mm
|
1300 x 2500 mm
|
1300 x 2500 mm
|
|
가공 최대 높이
|
200 mm
|
200 mm
|
200 mm (높이 추가 가능)
|
200 mm (높이 추가 가능)
|
|
스핀들모터
|
7.5 KW 공냉식
|
9.0 KW 공냉식
|
9.0 KW 공냉식 (0-18000 RPM)
|
9.0 KW 공냉식 (0-18000 RPM)
|
|
레일 타입
|
LINEAR RAILS
|
LINEAR RAILS
|
LINEAR RAILS
|
LINEAR RAILS
|
|
이송 방식
|
EASY SERVO (STEPPER MOTOR)
|
STEPPER MOTOR + 감속기
|
YASKAWA SERVO + 감속기
|
YASKAWA SERVO + REDUCER(절대값)
|
|
이송 장치
|
X, Y 축 렉기어 / Z 축 볼스크류
|
X, Y 축 렉기어 / Z 축 볼스크류
|
X, Y 축 렉기어 / Z 축 볼스크류
|
X, Y 축 렉기어 / Z 축 볼스크류
|
|
최대 이송 속도
|
40000 mm / min
|
60000 mm / min
|
60000 mm / min
|
60000 mm / min
|
|
반복 정밀도
|
0.05 mm
|
0.03 mm
|
0.01 mm
|
0.01 mm
|
|
스핀들 정밀도
|
acuities 0.03 mm
|
acuities 0.03 mm
|
acuities 0.03 mm
|
acuities 0.03 mm
|
|
테이블 타입
|
T슬롯 클렘핑 (진공배드 추가 가능)
|
T슬롯 클렘핑 (진공배드 추가 가능)
|
진공배드 (7.5 KW) / T 슬롯 클렘핑
|
진공배드 (7.5 KW) / T 슬롯 클렘핑
|
|
툴 교체 방식
|
리니어 타입 (기본툴 8개)
|
리니어 타입 (기본툴 8개)
|
리니어 타입 (기본툴 8개)
|
리니어 타입 (기본툴 8개)
|
|
컨트롤 시스템
|
Ethernet
|
Ethernet
|
WEIHONG (NK280)
|
SYNTEC6w-e
|
|
소프트웨어 호환성
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
|
전원
|
AC 380V ± 10% / 50 - 60 Hz
|
AC 380V ± 10% / 50 - 60 Hz
|
AC 380V ± 10% / 50 - 60 Hz
|
AC 380V ± 10% / 50 - 60 Hz
|
|
크기
|
3250 x 2050 x 1620 mm
|
3250 x 2050 x 1620 mm
|
3250 x 2050 x 1620 mm
|
3250 x 2050 x 1620 mm
|
|
무게
|
1200 Kg
|
1600 Kg
|
1800 Kg
|
1800 Kg
|

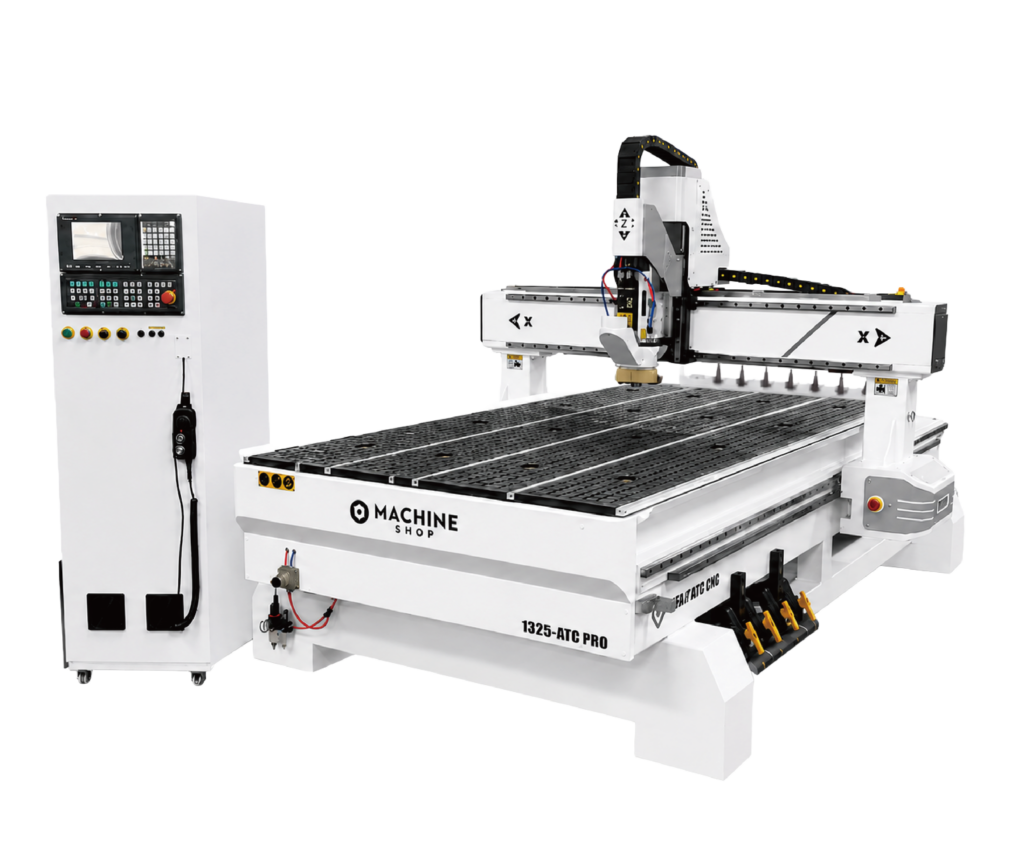

제품 외관
PRODUCT APPEARANCE
1300 x 2500 가공 영역
자동 공구 교환 CNC 조각기
안정적인 작업 성능
저가형 CNC 조각기는 원가 절감을 위해 저가 부품을 사용하거나, 조립 미숙,
설계 미스 등 잦은 고장과 낮은 정밀도로 문제가 있는 경우가 다수입니다.
머신샵은 다년간의 제조, 판매 노하우와 꾸준한 부품 업그레이드를 통해
안정적인 작업 성능으로 믿고 사용할 수 있는 제품만을 판매합니다.

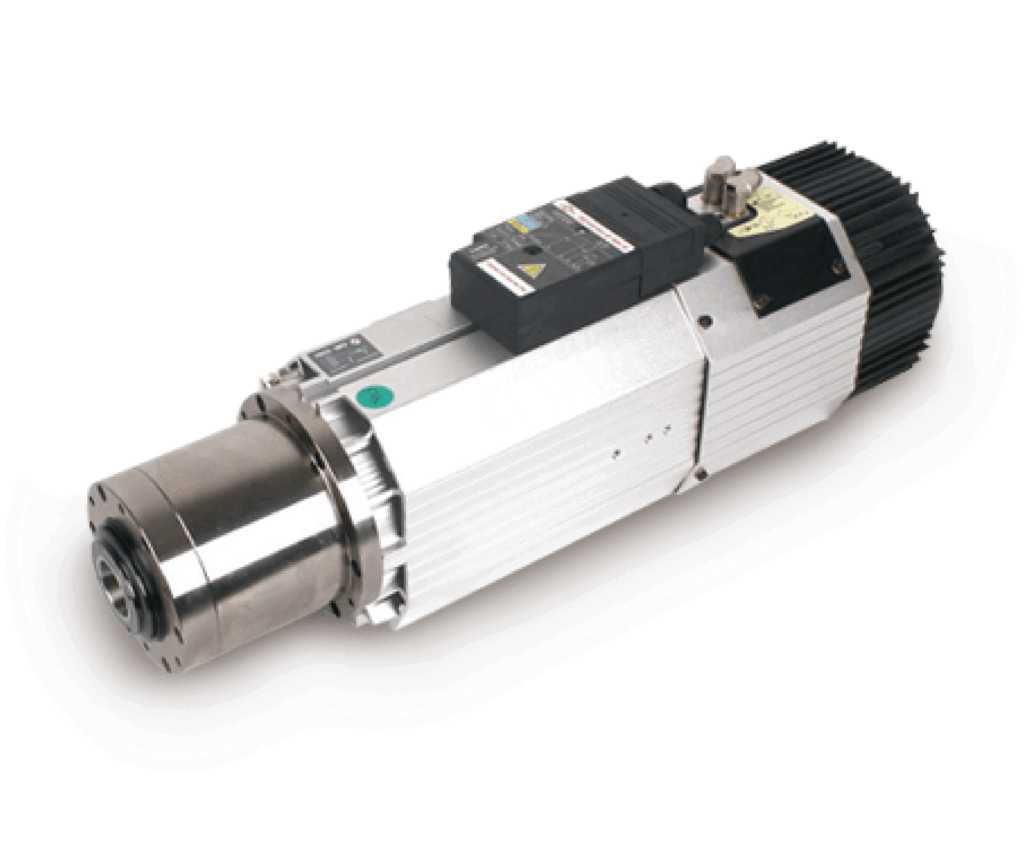

9KW 공냉식 고성능 스핀들
강력한 토크의 9KW 고성능 공냉식 스핀들이 장착돼 정밀한 작업 성능 발휘
수냉식 스핀들 및 이태리 HSD 스핀들 등으로 변경 가능합니다.

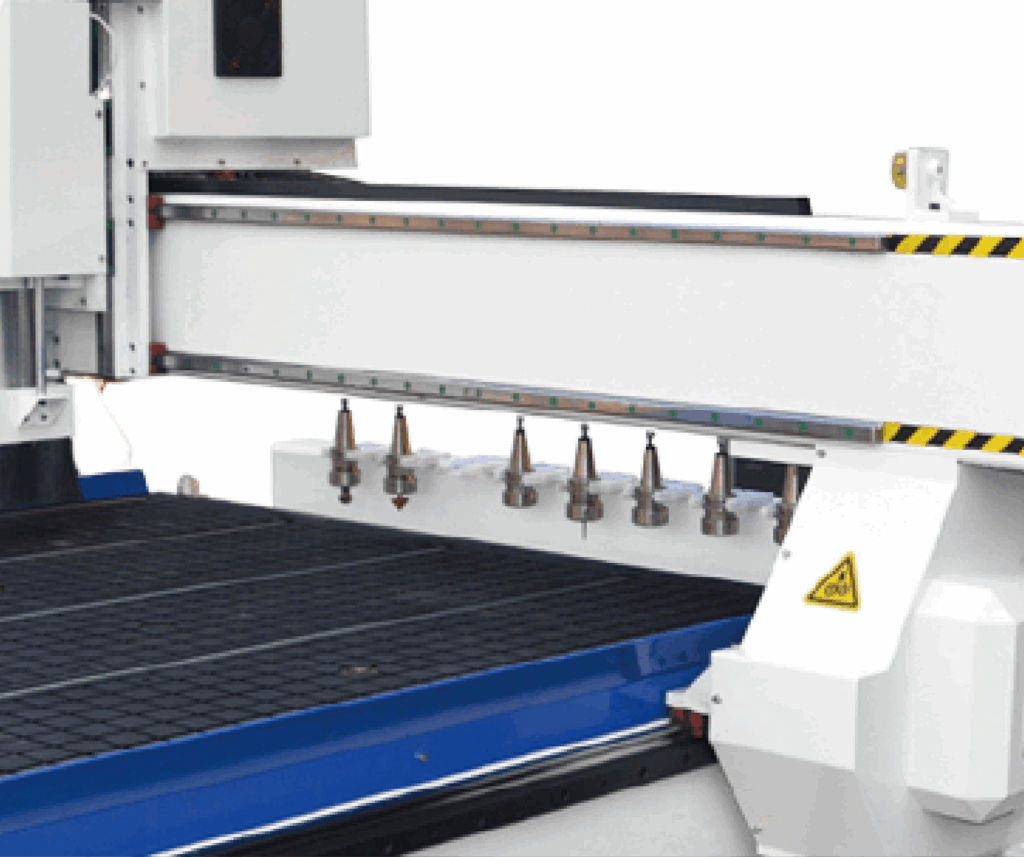

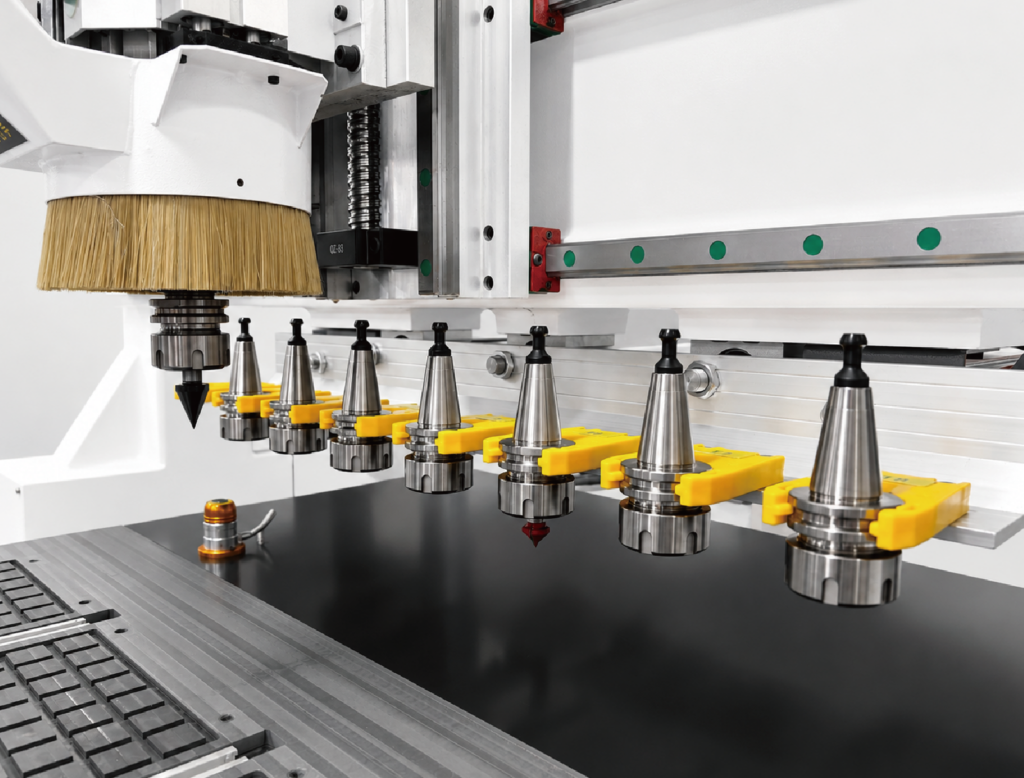

8 pcs 오토 툴 체인저
LINEAR 타입의 8 pcs 자동 공구 교환 장치가 장착되었습니다.
(디스트 방식으로 제작 가능)
고정밀 고강성 설계
겐트리 및 전체 바디 프레임을 통주물 방식으로 제작하여 강성이 뛰어나고
X, Y, Z 3축 모두 대만 HIWIN 사의 LINEAR GUIDE RAIL로 제작됐으며,
고성능 고경도의 렉기어와 볼스크류 설계로 작업 정밀도를 높였습니다.
HIWIN LINEAR GUIDE RAIL

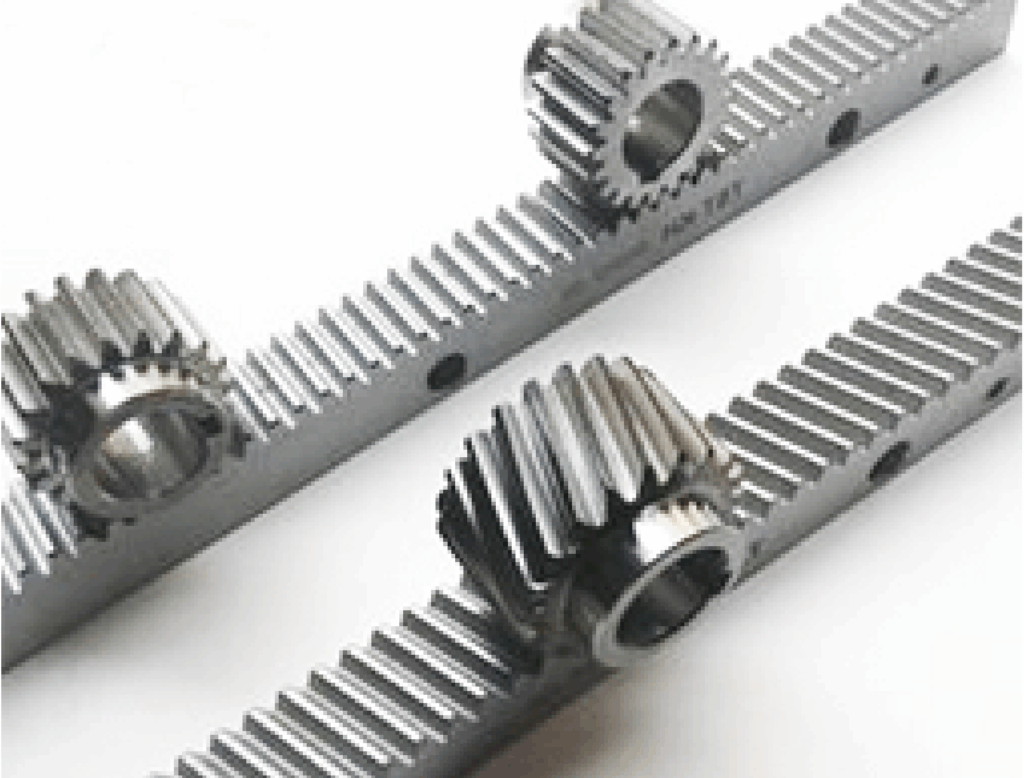

GEAR RACK ON
X AND Y AXIS
9KW AIR COOLING
ATC SPINDLE

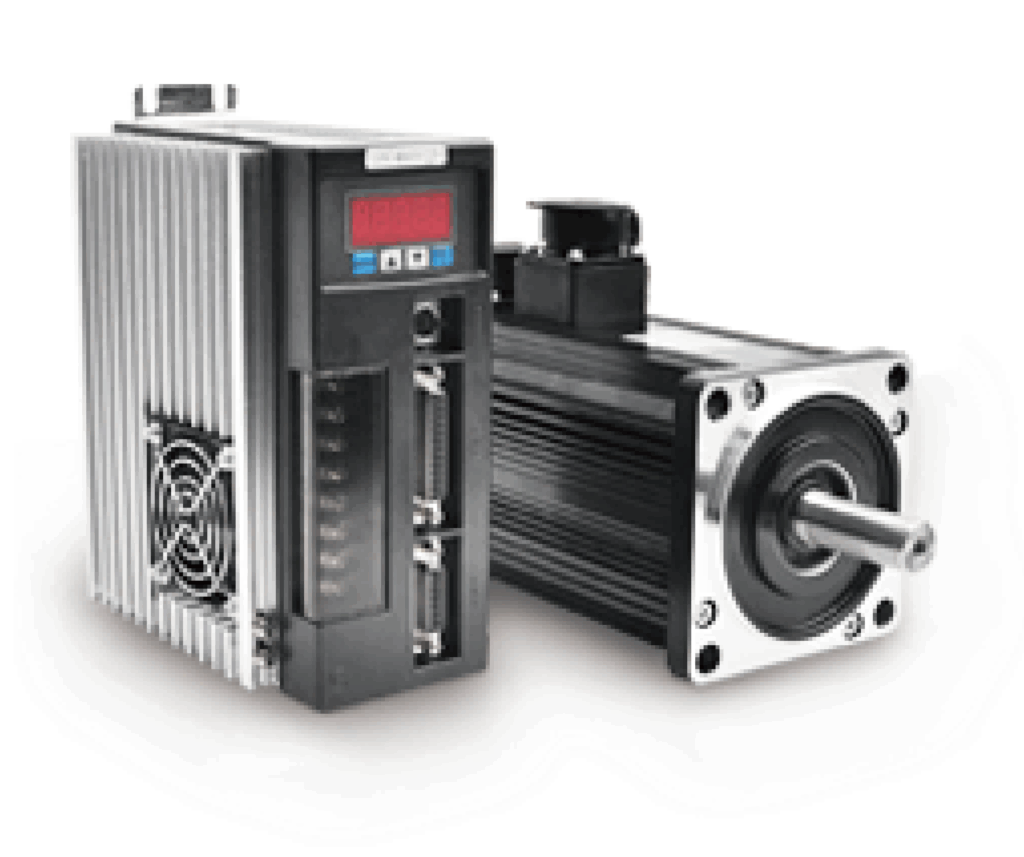

SERVO MOTOR
AND DRIVER

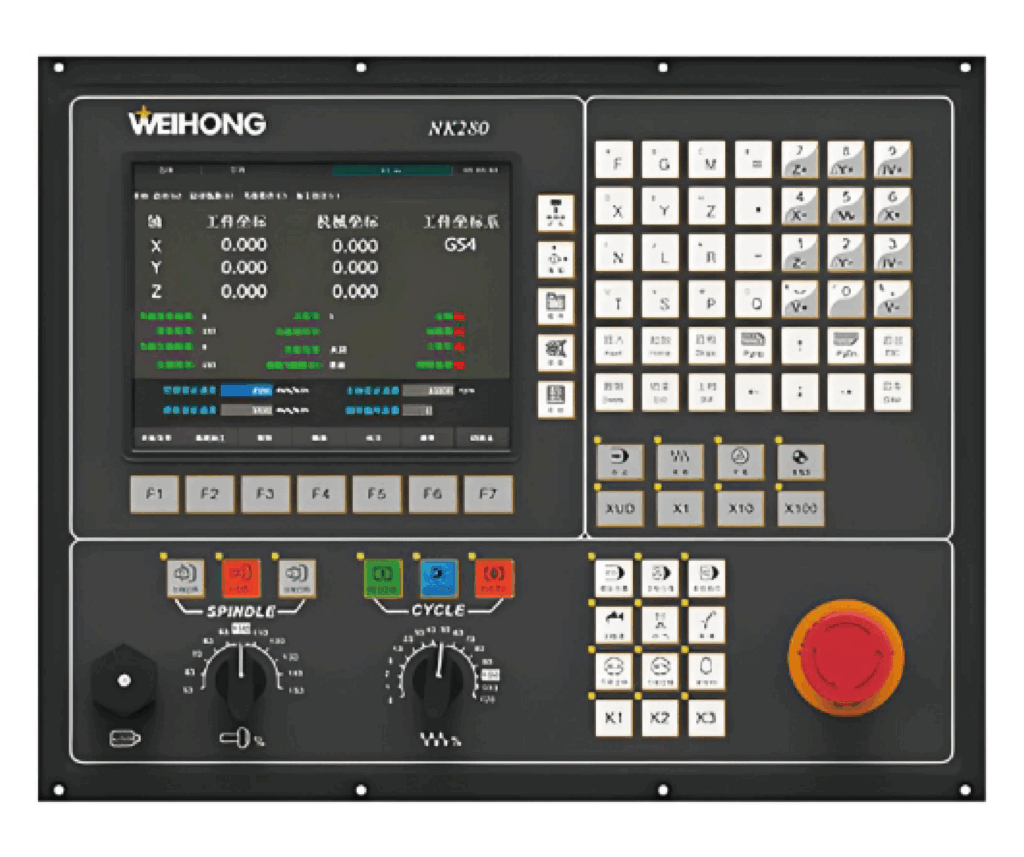

WEIHONG NK280

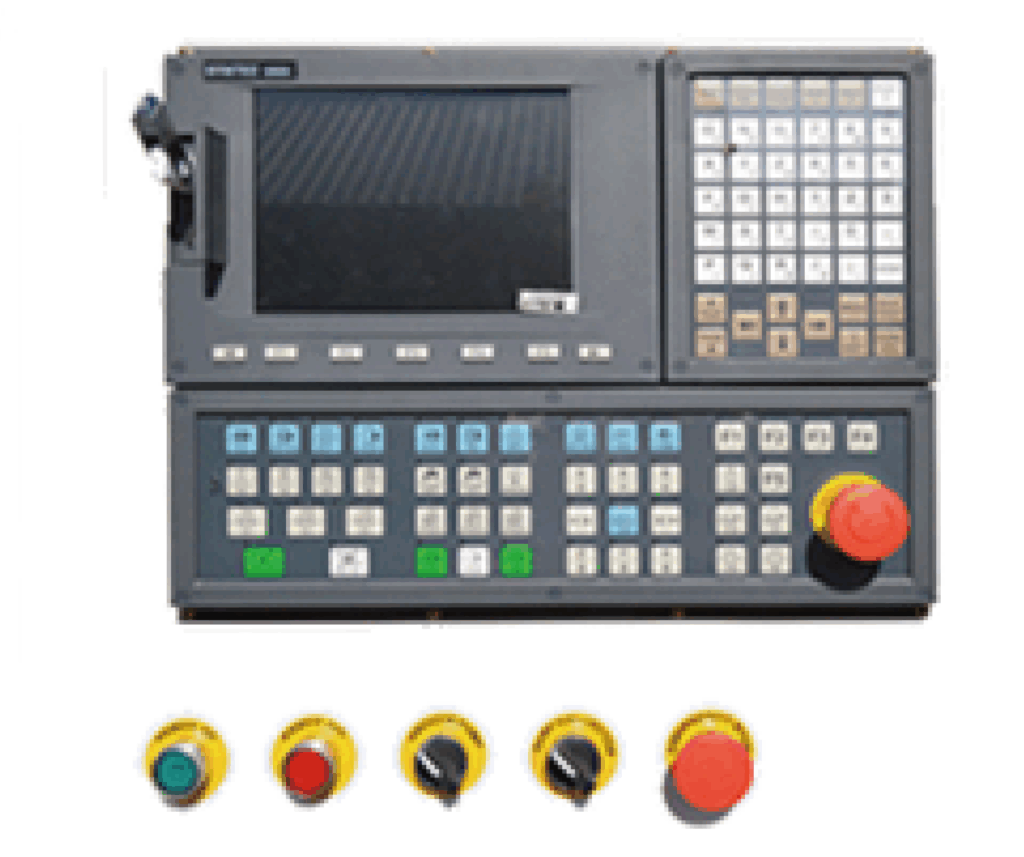

SYNTEC CONTROLLER
기본 구성
진공 배드
집진기
가공물을 흡착시킬 수 있는 배드와 진공 펌프를 추가합니다.
(기본 2.2Kw 펌프이며 7.5Kw까지 주문 가능합니다.)
작업중 배출되는 칩이나 분진들을 흡입하여 모아주는 장치입니다.
(싱글백도 구매 가능합니다.)
머신샵의 확실한 사후관리를 경험해보세요
1년 A/S 보장으로 안심하고 구입 후 사용할 수 있습니다.
파츠별 모든 부품의 재고를 보유하고 있어 신속한 서비스를 받으실 수 있습니다.
가장 빠르고 안정적인 서비스를 받아보세요.
머신샵 제품은 주문 제작 상품으로 교환 및 반품이 불가하오니 긴중한 구매 부탁드립니다.
구매 후 기계를 분해 및 개조하신 경우 A/S 반품등 사후처리가 불가능할 수 있습니다.
고객님의 변심으로 인한 교환, 반품을 하실 경우 상품 반송 비용은 고객님께서 부담하셔야 합니다.
본 제품은 중국 OEM 방식으로 생산되는 공작 기계로 특성상 기스나 흠집이 있을 수 있습니다.
기능과 관련없는 기스나 흠집에 관한 부분은 환불 조건이 아니니 양해 부탁드립니다.
