CNC조각기

MC-1325 4축

홈 · 제품소개 · CNC조각기

4축 CNC 가공기

CNC ROUTER

모델명

MC-1325 4AXIS

제품 특징

헤드 회전식, 입체가공 CNC조각기

070-8852-6800

YouTube

PRODUCT VIDEO

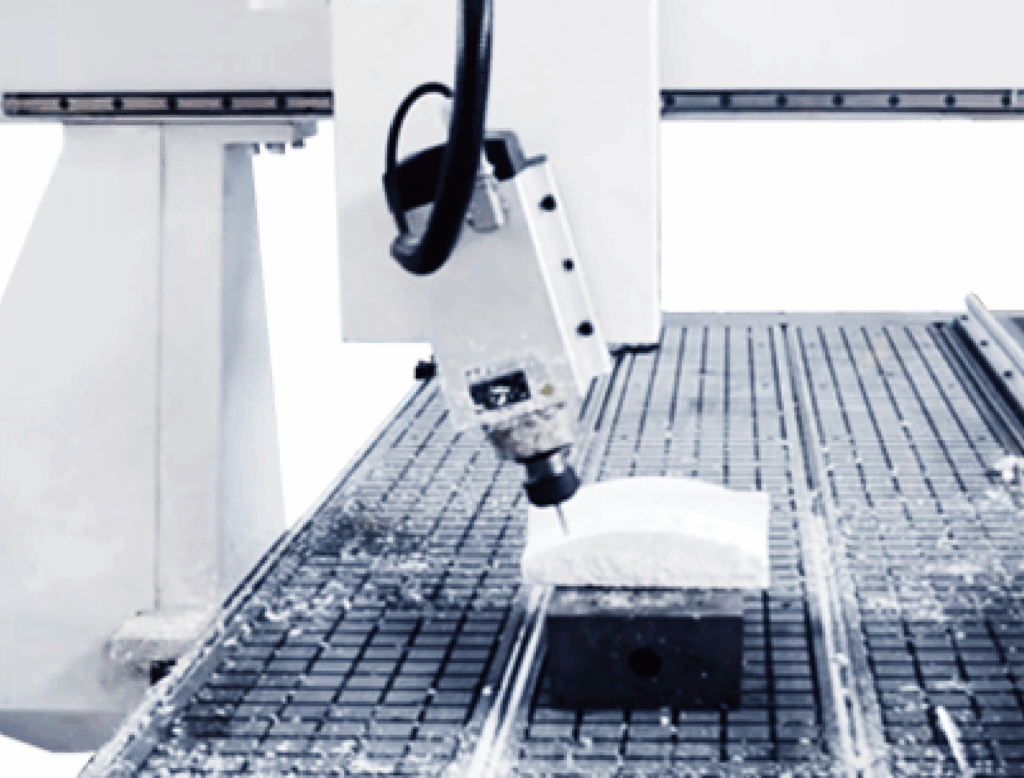

헤드 회전식, 입체 가공

4축 CNC 조각기

±90˚ 좌우 회전이 가능한 헤드와 5축 확장을 통해

3축 장비의 한계를 뛰어넘는 가공이 가능합니다.

25 mm LM GUIDE와 X, Y 축의 렉기어 이송 설계로

높은 정밀도를 자랑합니다.

낮은 반복 오차와 작업 성능으로 목재 등 비금속류부터

알루미늄 같은 비철금속류까지 다양한 재료 가공이 가능합니다.

제품 스펙

PRODUCT SPECIFICATIONS

항목	세부사항
제품명	MC-1325 4AXIS
작업 배드(X, Y 축)	1300 x 2500 mm
가공 최대 높이	400 / 500 mm
스핀들모터	4.5kw 공냉식 (0-18000RPM)
레일 타입	25 mm LINEAR RAILS
헤드 회전 범위	±90˚
이송 방식	EASY SERVO
이송 장치	X, Y 축 렉기어 / Z 축 볼스크류
최대 이송 속도	40000 mm / min
반복 정밀도	0.05 mm
테이블 타입	알루미늄 프로파일 T슬롯 클렘핑
비상 정지 버튼	유
컨트롤 시스템	Ncstudio
소프트웨어 호환성	Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
전원	AC 220V ± 10% / 50 - 60 Hz
크기	3100 x 2050 x 1800 mm
무게	1500 Kg

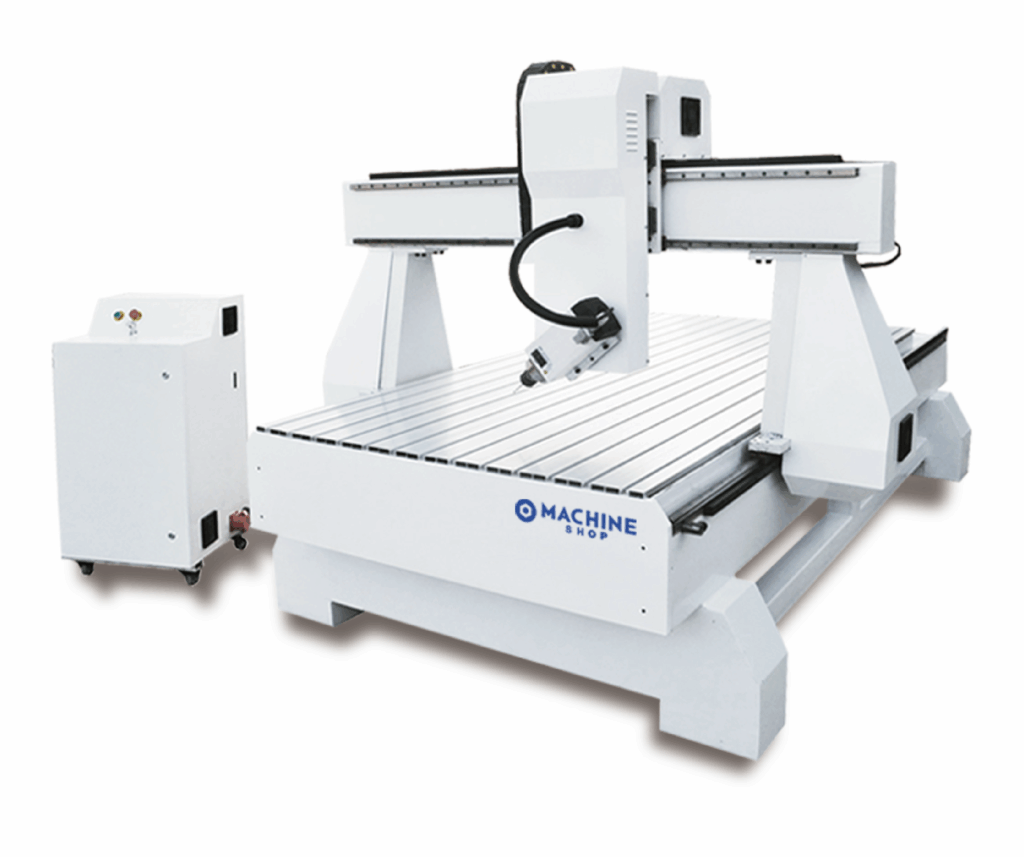

제품 외관

PRODUCT APPEARANCE

1300 x 2500 가공 영역

헤드 회전식 4축 CNC 조각기

안정적인 작업 성능

저가형 CNC 조각기는 원가 절감을 위해 저가 부품을 사용하거나, 조립 미숙,
설계 미스 등 잦은 고장과 낮은 정밀도로 문제가 있는 경우가 다수입니다.

머신샵은 다년간의 제조, 판매 노하우와 꾸준한 부품 업그레이드를 통해
안정적인 작업 성능으로 믿고 사용할 수 있는 제품만을 판매합니다.

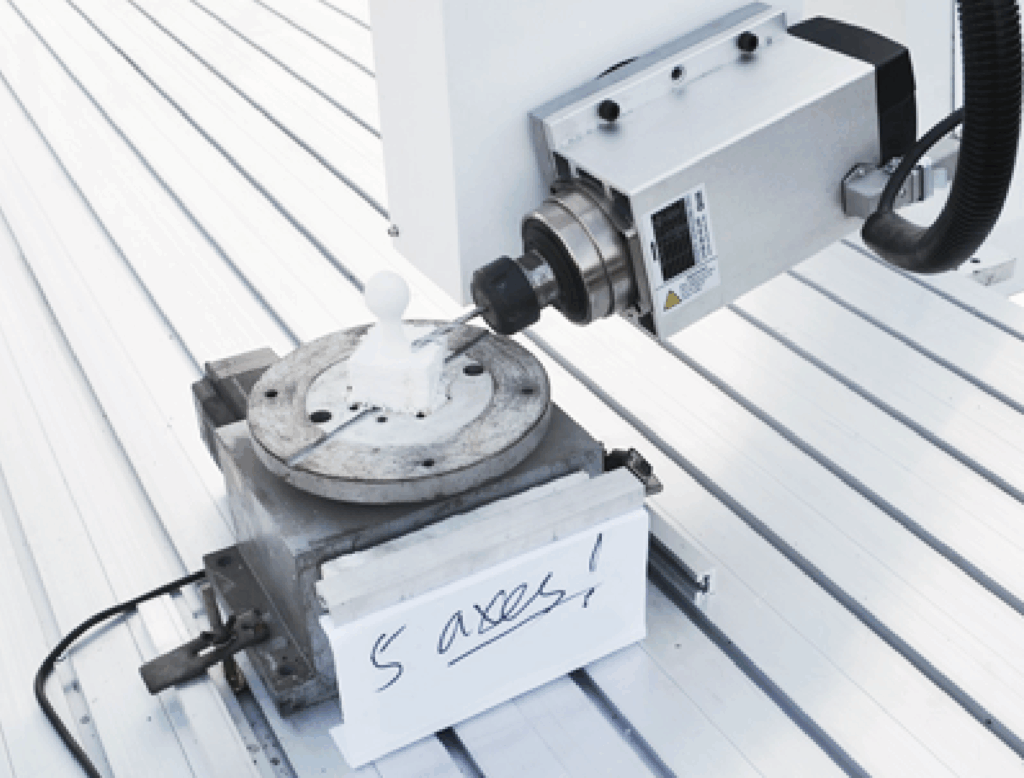

±90˚회전 범위 / 5축 추가 가능

±90˚ 회전하는 스핀들 모터와 5축 추가로
평면 가공으로는 불가능한 다양한 입체 가공이 가능합니다.

진공배드와 다양한 옵션 추가

진공 배드와 절삭유 분사 장치 및 이송 모터 변경, 배드 사이즈,
Z축 높이 변경 등 각종 옵션의 주문 제작이 가능합니다.

X, Y, Z 3축 LM 가이드 설계

겐트리 및 전체 바디 프레임을 통주물 방식으로 제작하여 강성이 뛰어나고
X, Y, Z 3축 모두 25 mm LINEAR GUIDE RAIL로 제작되었으며,
고성능 고경도의 렉기어와 볼스크류 설계로 작업 정밀도를 높였습니다.

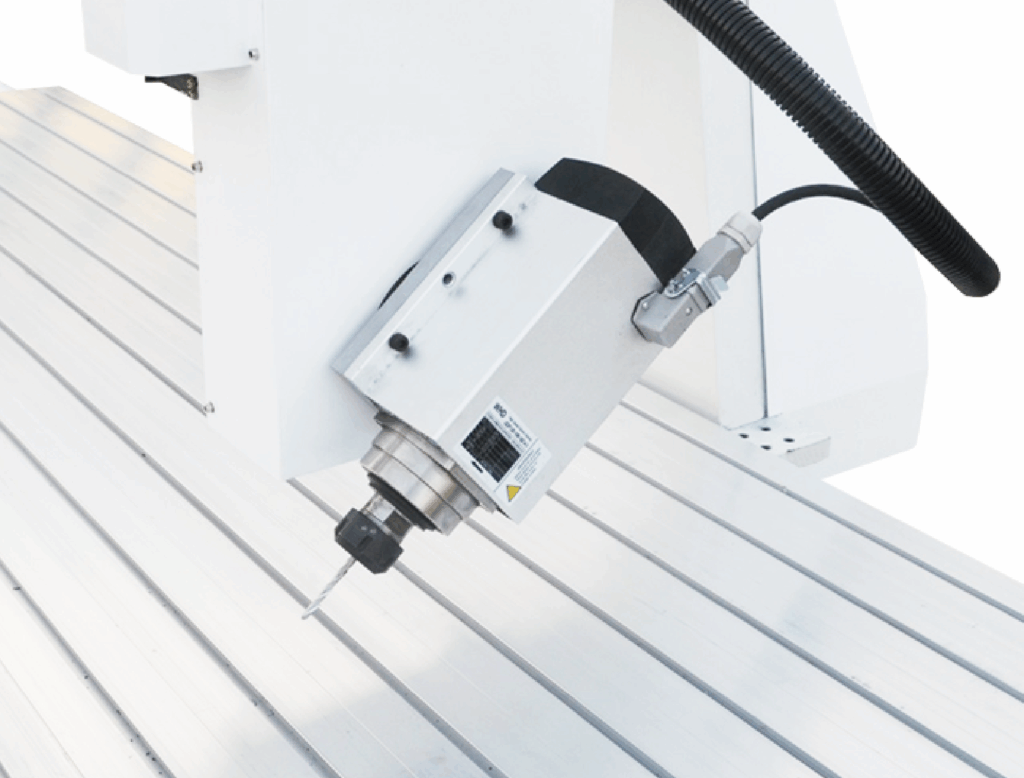

고성능 4.5Kw 공냉식 스핀들 모터

고성능 기기에 장착되는 4.5Kw 출력의
공냉식 스핀들 모터(18000 rpm)이 장착되었으며,
40000 mm/m의 속도로 이송이 가능한 이지 서보가 기본 장착되었습니다.
(Taskawa 서보 모터 및 HSD 스핀들 모터 등 다양한 옵션으로 변경이 가능)

HIWIN LINEAR GUIDE RAIL

EASY SERVO MOTOR
AND DRIVER

4.5 KW AIR COOLING SPINDLE

GEAR RACK

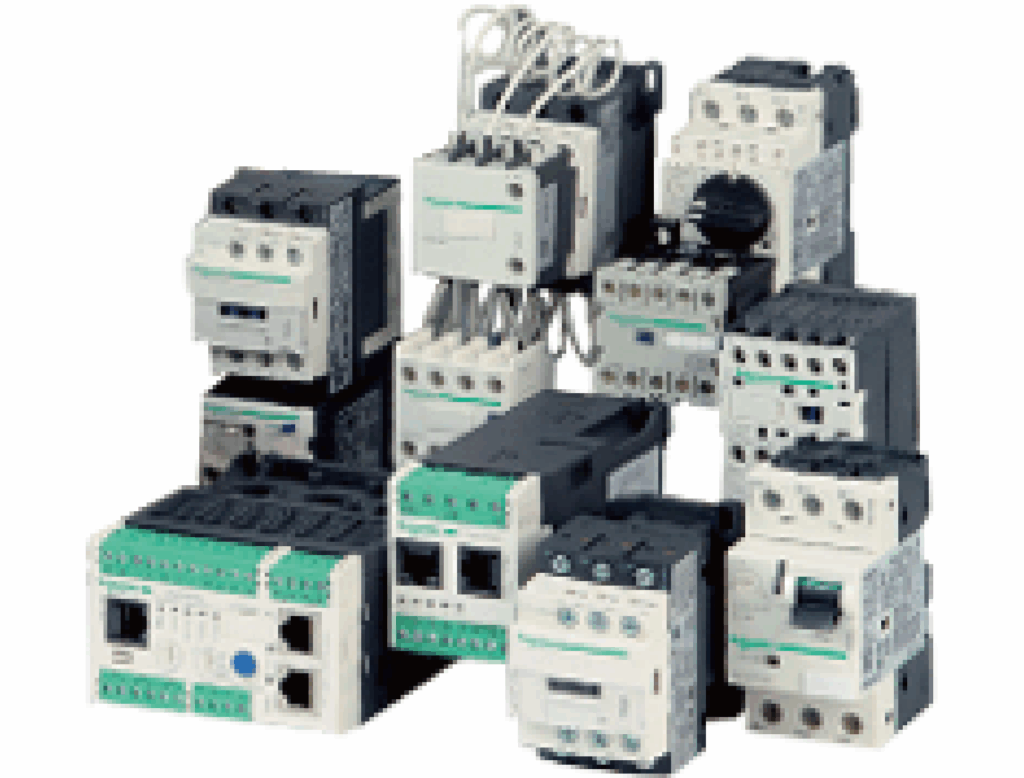

SCHNEIDER
ELECTRIC PARTS

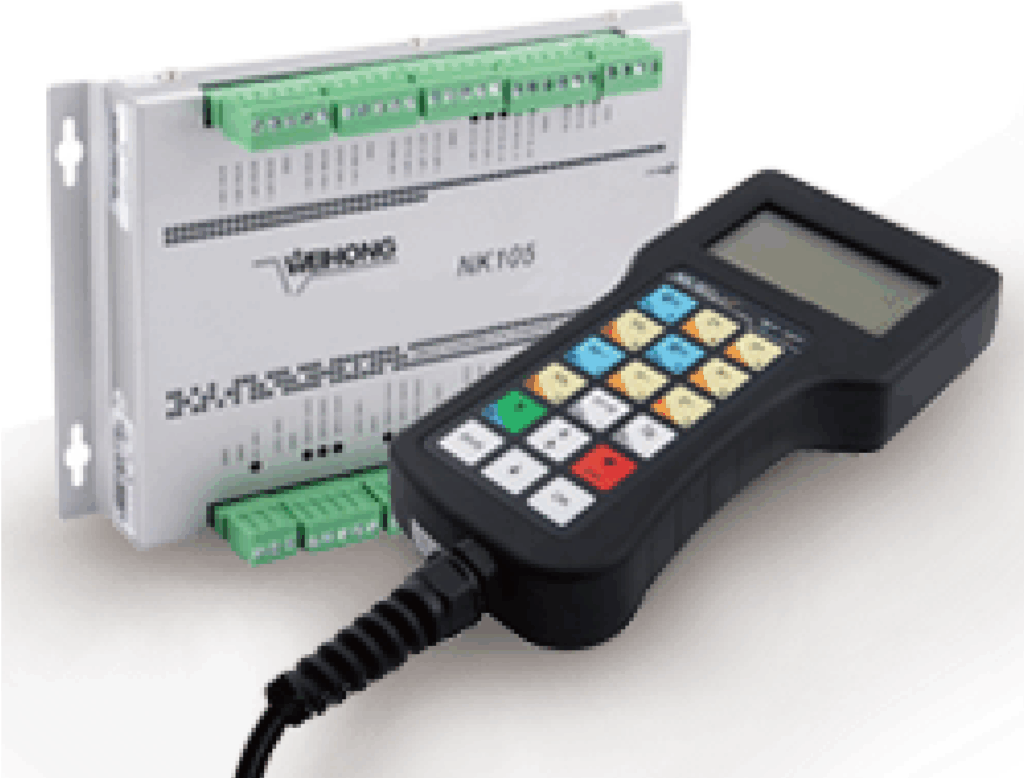

NK105 / MACH3
CONTROLLER

머신샵의 확실한 사후관리를 경험해보세요

1년 A/S 보장으로 안심하고 구입 후 사용할 수 있습니다.
파츠별 모든 부품의 재고를 보유하고 있어 신속한 서비스를 받으실 수 있습니다.
가장 빠르고 안정적인 서비스를 받아보세요.

머신샵 제품은 주문 제작 상품으로 교환 및 반품이 불가하오니 긴중한 구매 부탁드립니다.
구매 후 기계를 분해 및 개조하신 경우 A/S 반품등 사후처리가 불가능할 수 있습니다.
고객님의 변심으로 인한 교환, 반품을 하실 경우 상품 반송 비용은 고객님께서 부담하셔야 합니다.
본 제품은 중국 OEM 방식으로 생산되는 공작 기계로 특성상 기스나 흠집이 있을 수 있습니다.
기능과 관련없는 기스나 흠집에 관한 부분은 환불 조건이 아니니 양해 부탁드립니다.
