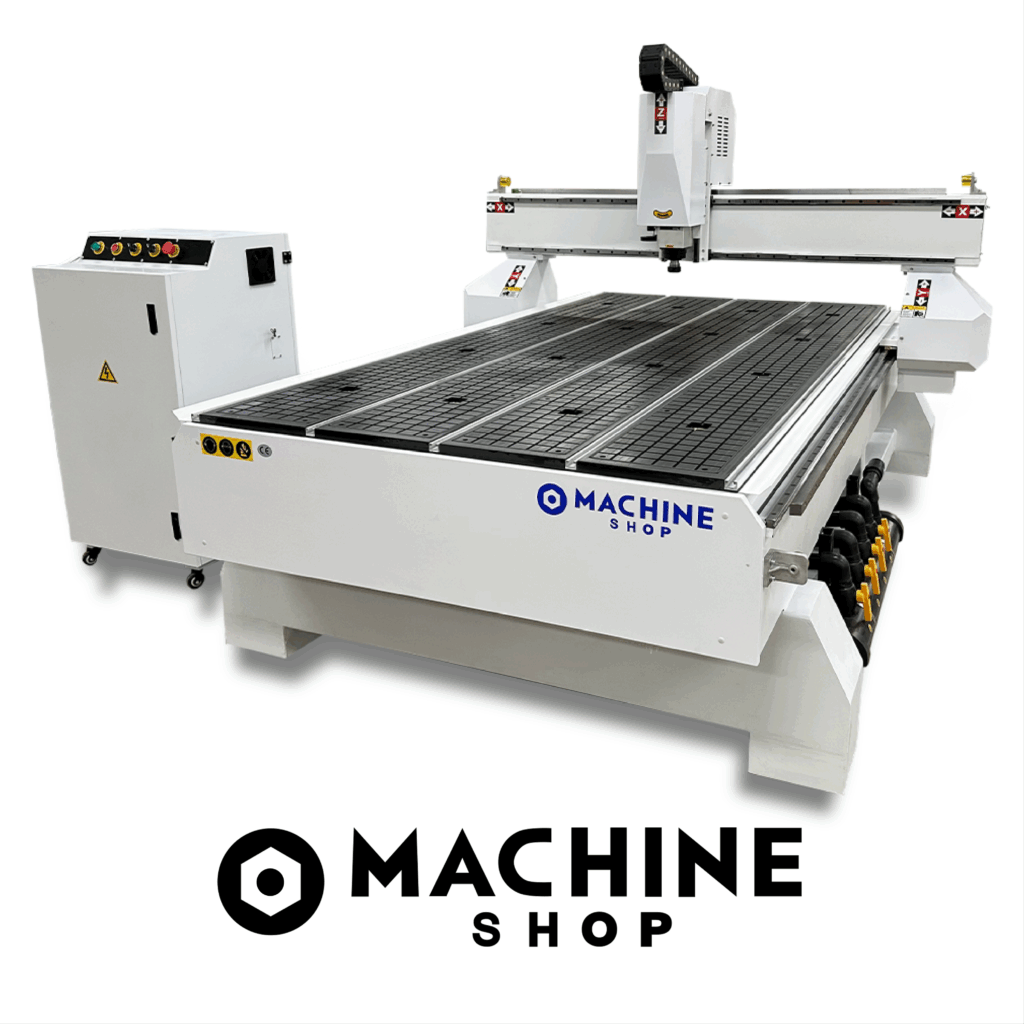

CNC조각기
MC-1325 CCD
홈 · 제품소개 · CNC조각기
YouTube
PRODUCT VIDEO
CCD 돔보 카메라 장착
고성능 CNC 조각기
1300 x 2500 mm 가공 영역으로 제작된
고성능 CNC 조각기 MC-1325 CCD
낮은 반복 오차와 정밀한 작업 성능으로 목재 든 비철금속류부터
알루미늄 같은 비철금속류까지 다양한 재료 가공이 가능합니다.
CCD 돔보 카메라 장착으로 인쇄된 도안 위치를
자동으로 인식해 작업할 수 있습니다.
제품 스펙
PRODUCT SPECIFICATIONS
|
항목
|
세부사항
|
|---|---|
|
제품명
|
MC-1325 CCD
|
|
작업 배드(X, Y 축)
|
1300 x 2500 mm
|
|
가공 최대 높이
|
200 mm (높이 추가 가능)
|
|
스핀들모터
|
4500 W 공냉식 (0-18000RPM)
|
|
카메라
|
CCD 돔보 카메라
|
|
레일 타입
|
LINEAR RAILS
|
|
이송 방식
|
EASY SERVO MOTOR
|
|
이송 장치
|
X, Y 축 렉기어 / Z 축 볼스크류
|
|
최대 이송 속도
|
40000 mm / min
|
|
반복 정밀도
|
0.05 mm
|
|
스핀들 정밀도
|
acuities 0.03 mm
|
|
테이블 타입
|
진공배드 / T슬롯 클렘핑
|
|
컨트롤 시스템
|
Ethernet
|
|
소프트웨어 호환성
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
|
전원
|
AC 220V ± 10% / 50 - 60 Hz
|
|
크기
|
3050 x 2050 x 1420 mm
|
|
무게
|
1500 Kg
|

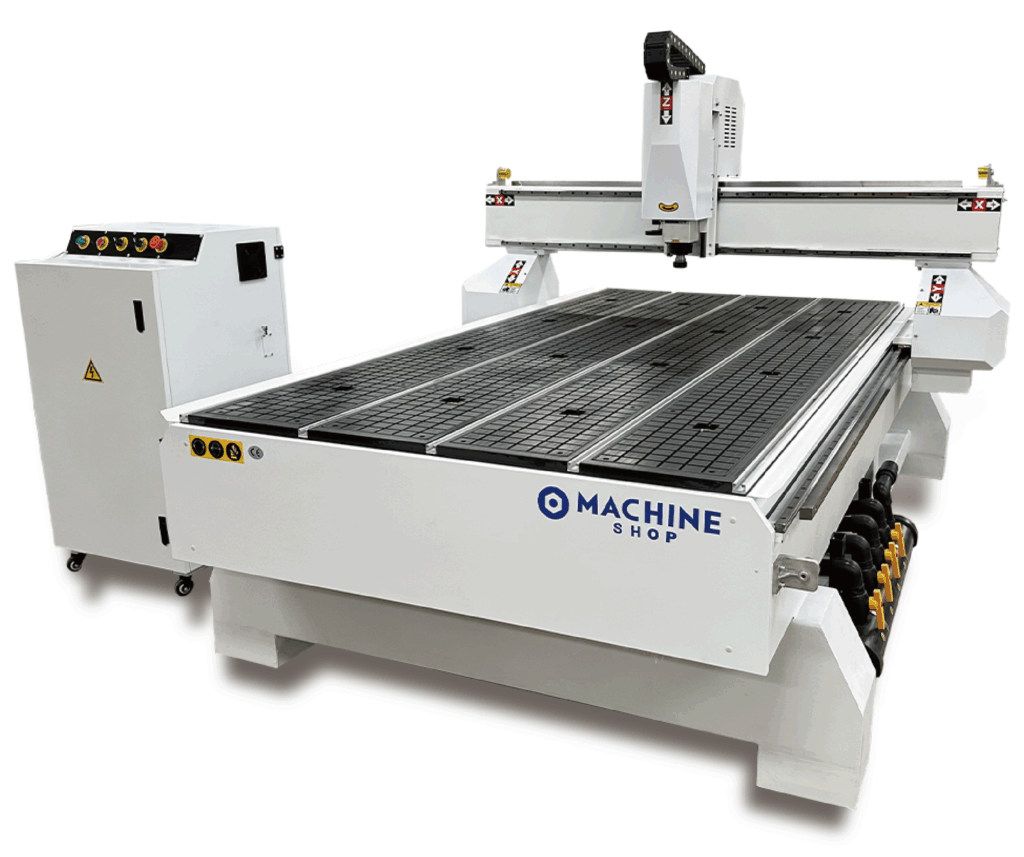

제품 외관
PRODUCT APPEARANCE

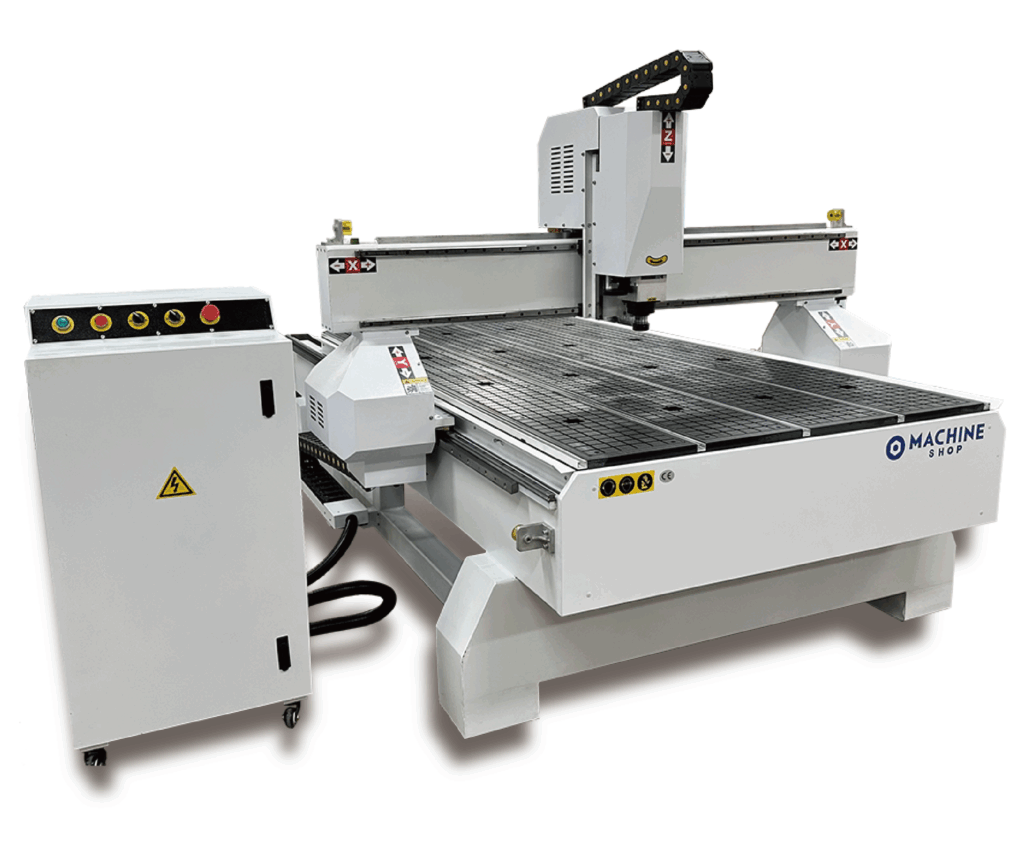

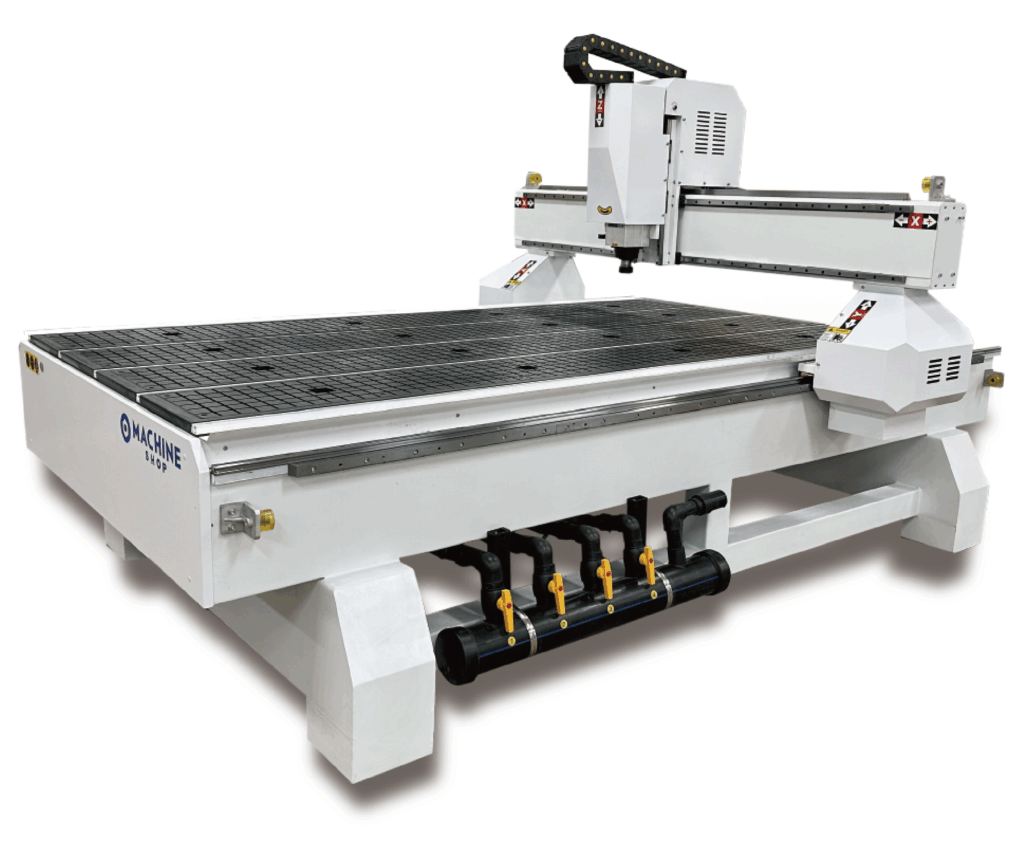

1300 x 2500 가공 영역
고성능 CNC 조각기
안정적인 작업 성능
저가형 CNC 조각기는 원가 절감을 위해 저가 부품을 사용하거나, 조립 미숙,
설계 미스 등 잦은 고장과 낮은 정밀도로 문제가 있는 경우가 다수입니다.
머신샵은 다년간의 제조, 판매 노하우와 꾸준한 부품 업그레이드를 통해
안정적인 작업 성능으로 믿고 사용할 수 있는 제품만을 판매합니다.

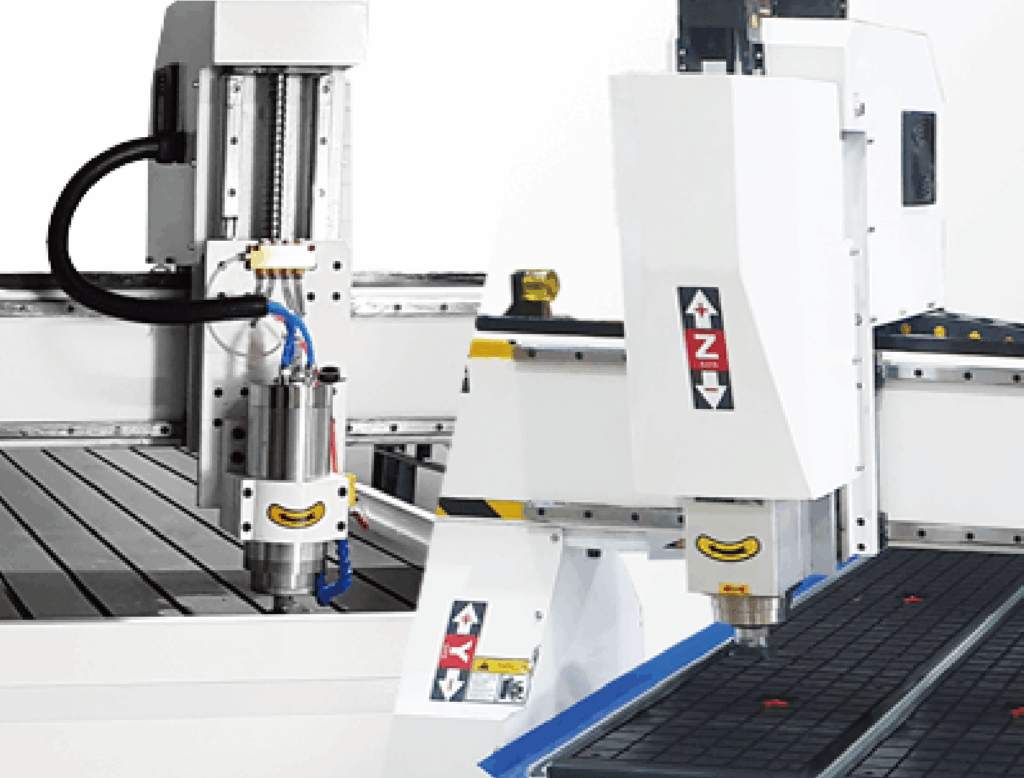

공냉식 / 수냉식 고성능 스핀들
일반형 모델에는 3.0 Kw 수냉식 스핀들,
고급형 모델에는 4.5 Kw의 공냉식 스핀들을 장착하였습니다.
강력한 토크를 자랑하는 고성능 스핀들 모터와 안정적인 겐트리 구조 설계로
정밀한 작업 성능을 발휘합니다.
진공배드와 다양한 옵션 추가
진공 배드와 절삭유 분사 장치 및 이송 모터 변경, 배드 사이즈,
Z축 높이 변경 등 각종 옵션의 주문 제작이 가능합니다.

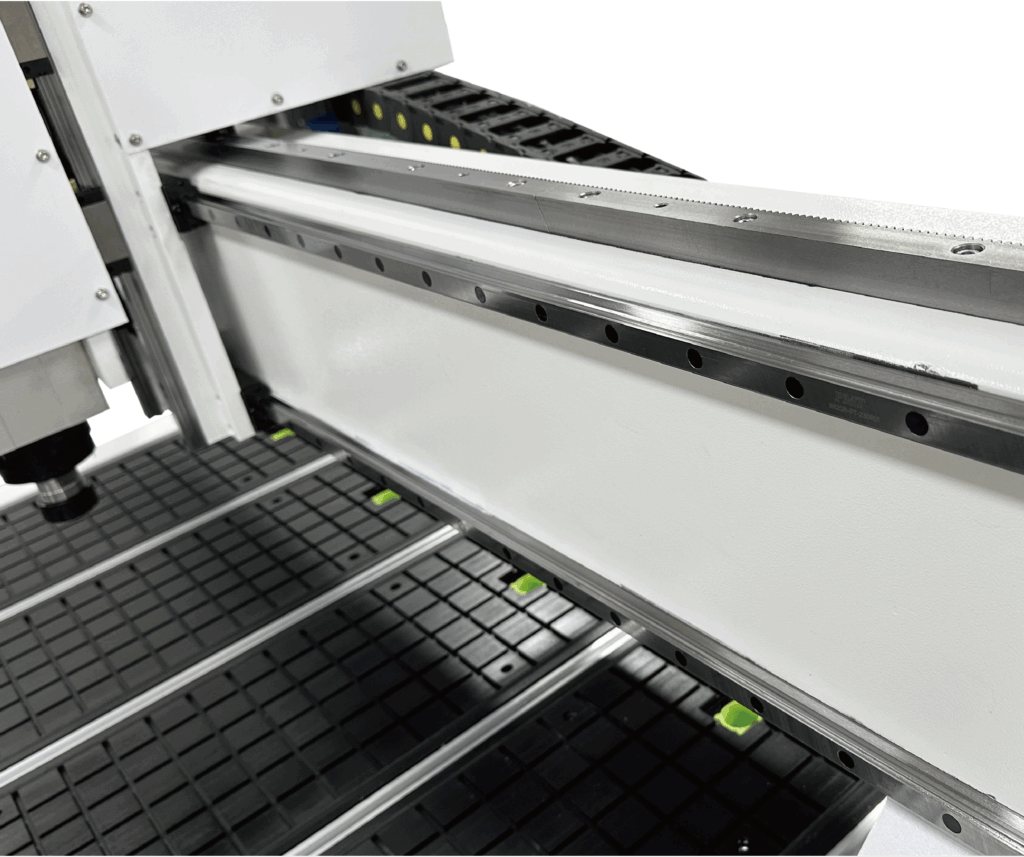

X, Y, Z 3축 LM 가이드 설계
겐트리 및 전체 바디 프레임을 통주물 방식으로 제작하여 강성이 뛰어나고
X, Y, Z 3축 모두 대만 HIWIN 사의 LINEAR GUIDE RAIL로 제작되었으며,
고성능 고경도의 렉기어와 볼스크류 설계로 작업 정밀도를 높였습니다.

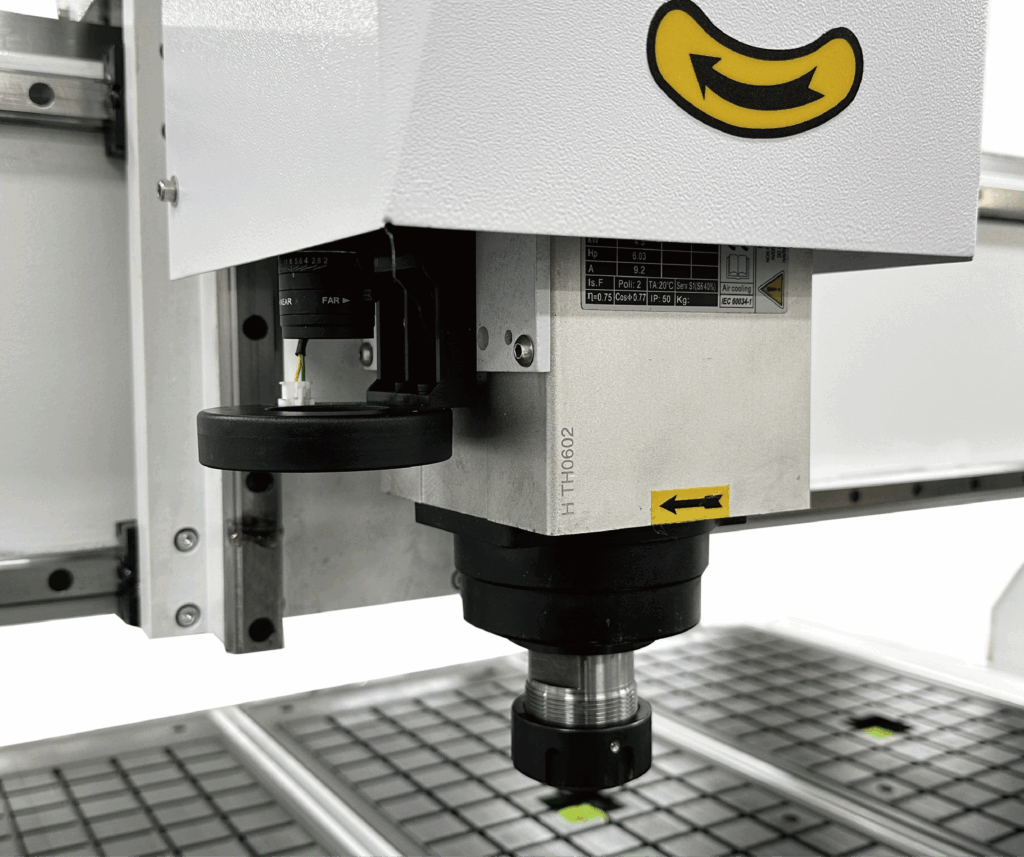

CCD 돔보 카메라
CCD 돔보 카메라 옵션으로 인쇄된 도안 위치를
자동으로 인식해 커팅할 수 있습니다.

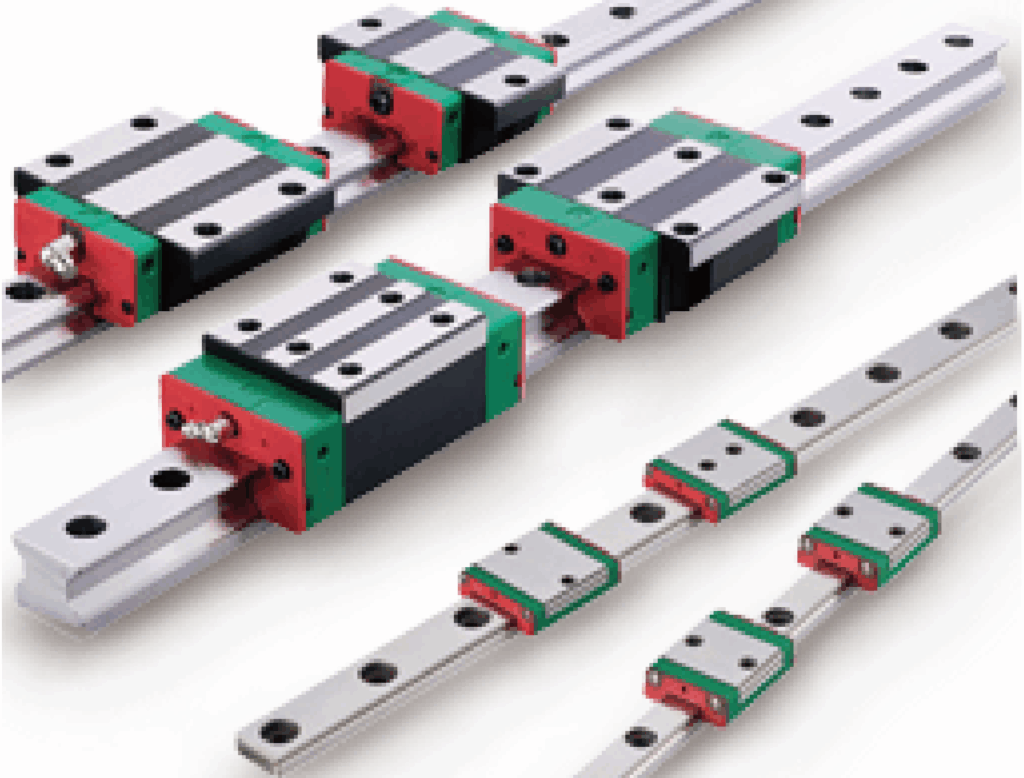

HIWIN LINEAR GUIDE RAIL

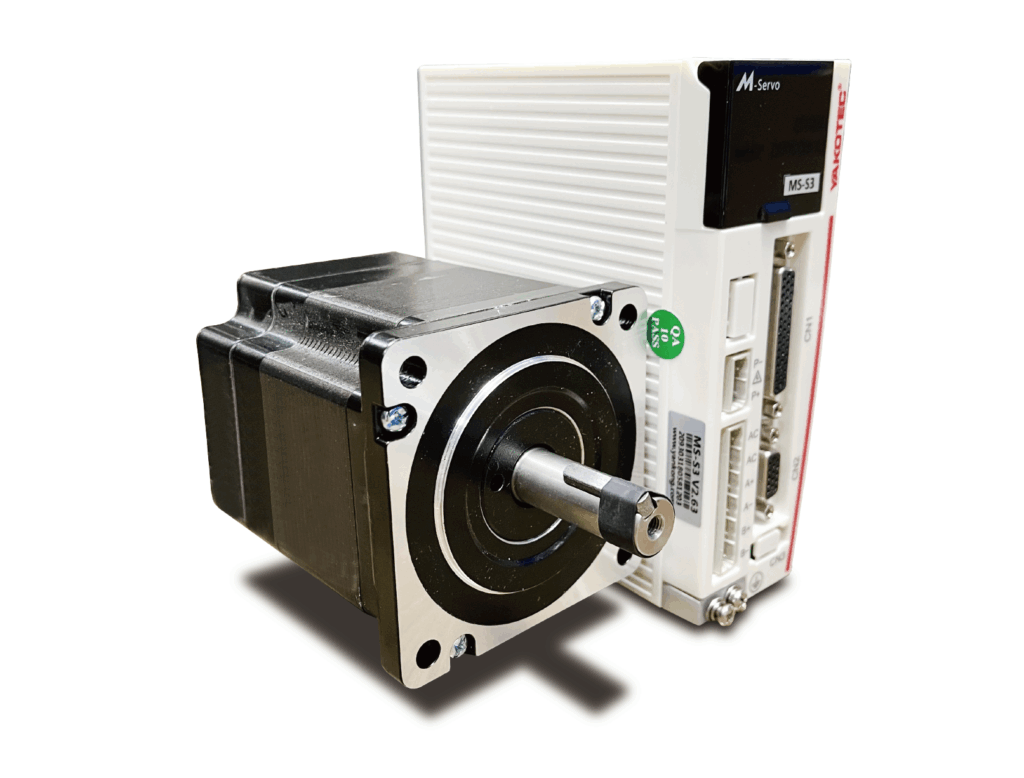

EASY SERVO MOTOR
AND DRIVER

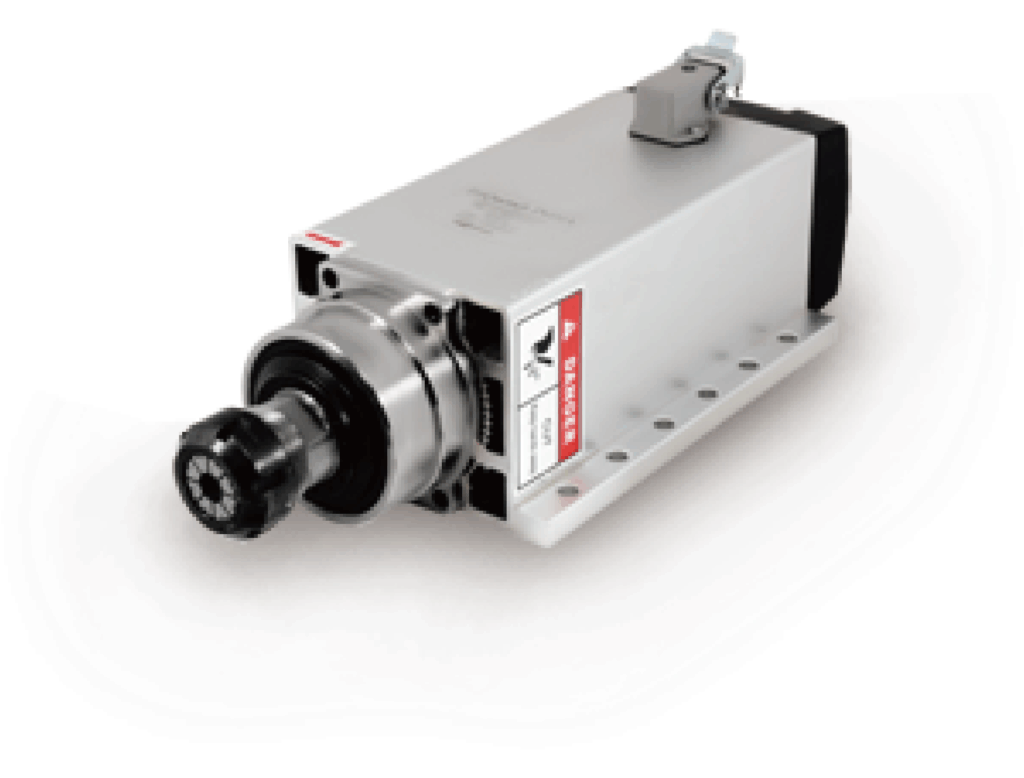

4.5 KW AIR COOLING SPINDLE

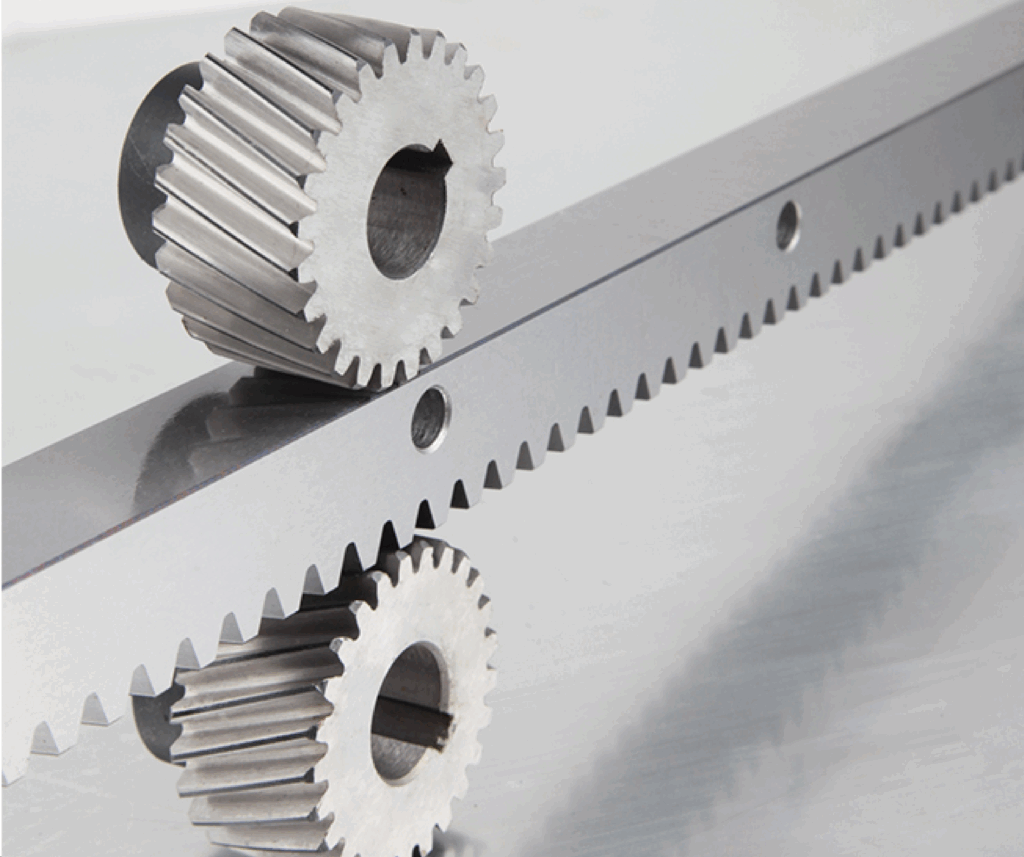

GEAR RACK ON
X AND Y AXIS

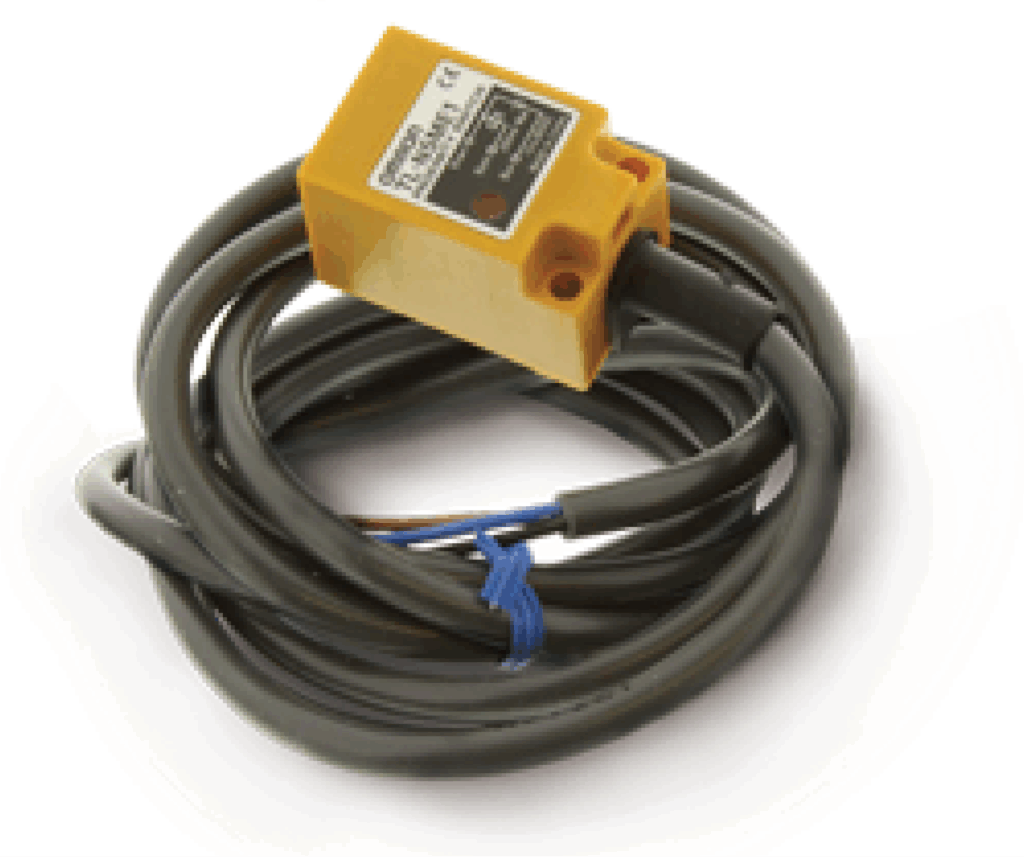

LIMIT SENSOR

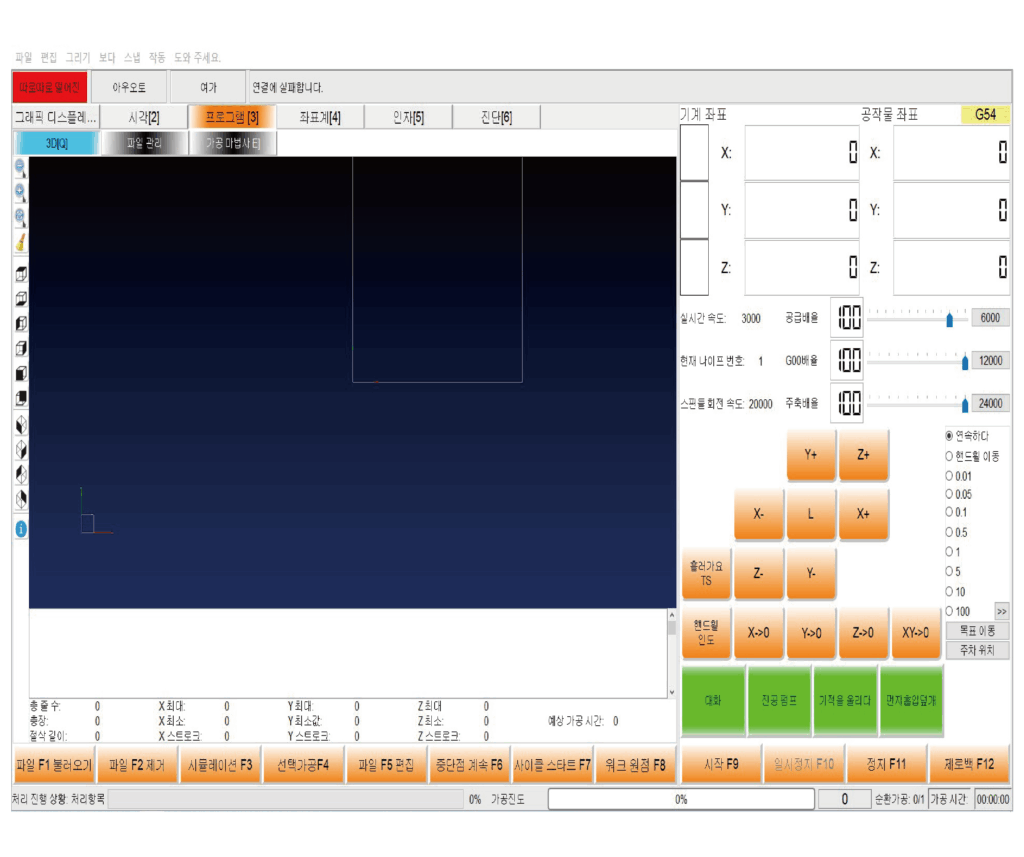

MOTION CONTROL
(한글 지원)
옵션 상품 안내

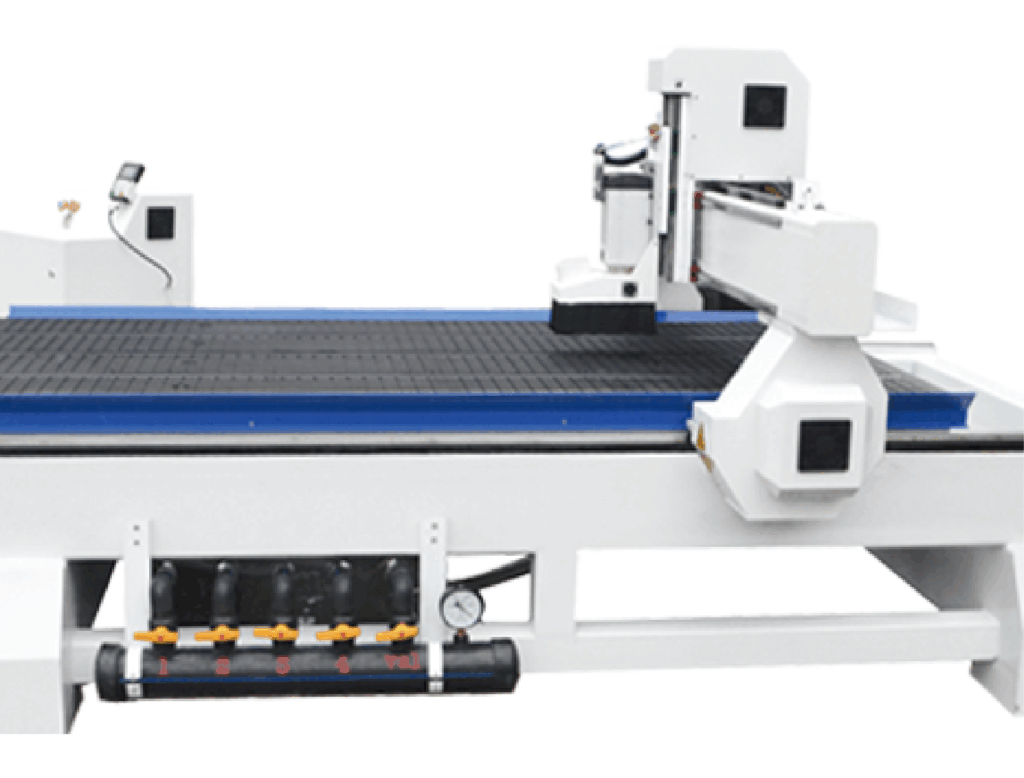

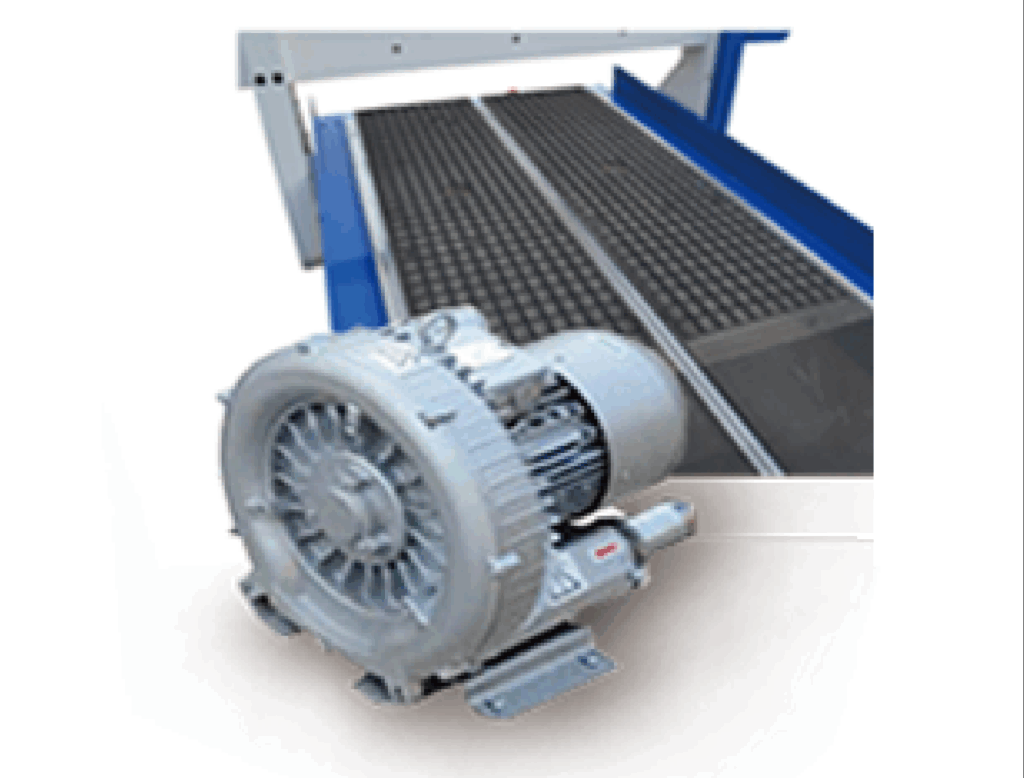

진공 배드

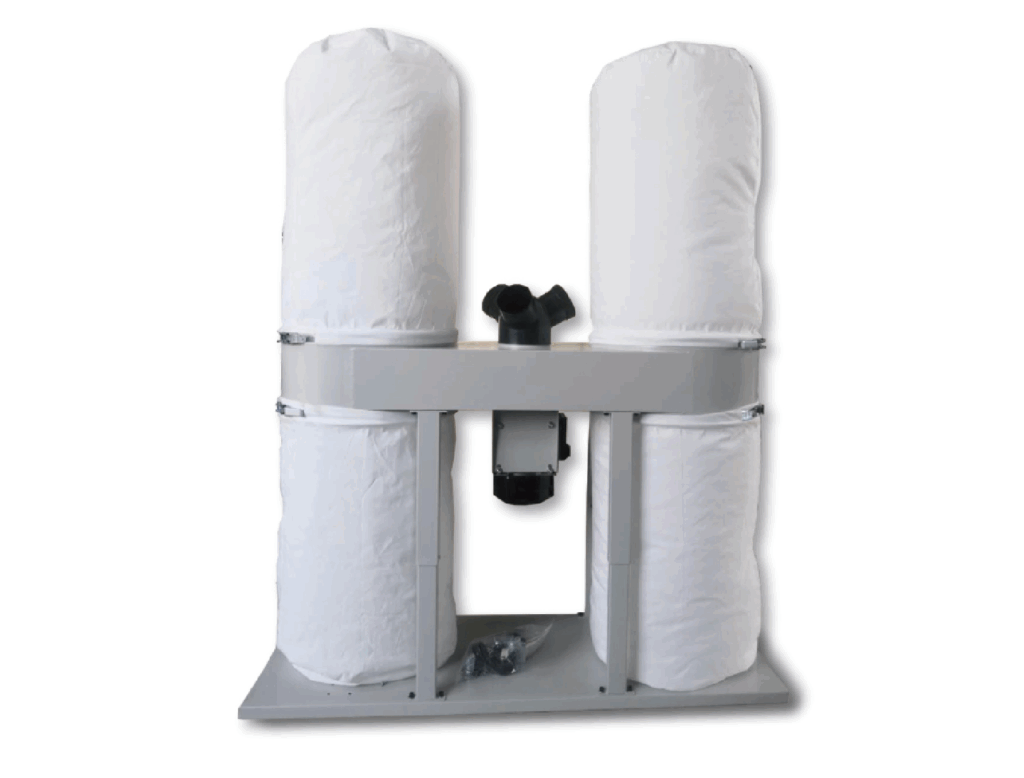

집진기
가공물을 흡착시킬 수 있는 배드와 진공 펌프를 추가합니다.
(기본 2.2Kw 펌프이며 7.5Kw까지 주문 가능합니다.)
작업중 배출되는 칩이나 분진들을 흡입하여 모아주는 장치입니다.
(싱글백도 구매 가능합니다.)
머신샵의 확실한 사후관리를 경험해보세요
1년 A/S 보장으로 안심하고 구입 후 사용할 수 있습니다.
파츠별 모든 부품의 재고를 보유하고 있어 신속한 서비스를 받으실 수 있습니다.
가장 빠르고 안정적인 서비스를 받아보세요.
머신샵 제품은 주문 제작 상품으로 교환 및 반품이 불가하오니 긴중한 구매 부탁드립니다.
구매 후 기계를 분해 및 개조하신 경우 A/S 반품등 사후처리가 불가능할 수 있습니다.
고객님의 변심으로 인한 교환, 반품을 하실 경우 상품 반송 비용은 고객님께서 부담하셔야 합니다.
본 제품은 중국 OEM 방식으로 생산되는 공작 기계로 특성상 기스나 흠집이 있을 수 있습니다.
기능과 관련없는 기스나 흠집에 관한 부분은 환불 조건이 아니니 양해 부탁드립니다.
