금속 가공 전문
고성능 CNC 조각기
400 x 400 mm or 600 x 600 mm 가공 영역
고성능 금속 가공 CNC 조각기
Y축 배드 이송 타입으로 설계되어 석재나 비철금속류
소재 가공에 정밀한 성능을 발휘합니다.
대만제 LM GUIDE와 고강도 고경도 볼스크류, 고성능 수냉식
스핀들이 사용되었으며, 절삭유 분사장치가 기본 옵션으로 장착되었습니다.
제품 스펙
PRODUCT SPECIFICATIONS
|
항목
|
세부사항
|
세부사항
|
|---|---|---|
|
제품명
|
MC-4040
|
MC-6060
|
|
작업 배드(X, Y 축)
|
440 x 440 mm
|
660 x 660 mm
|
|
가공 최대 높이
|
150 mm
|
150 mm
|
|
스핀들모터
|
2.2 KW, 3.0 KW 수냉식 (0-24000RPM)
|
2.2 KW, 3.0 KW 수냉식 (0-24000RPM)
|
|
레일 타입
|
LINEAR RAILS
|
LINEAR RAILS
|
|
이송 방식
|
STEPPER MOTOR (SERVO MOTOR 옵션 가능)
|
STEPPER MOTOR (SERVO MOTOR 옵션 가능)
|
|
이송 장치
|
볼스크류
|
볼스크류
|
|
최대 이송 속도
|
15000 mm / min
|
15000 mm / min
|
|
반복 정밀도
|
0.05 mm
|
0.05 mm
|
|
스핀들 정밀도
|
acuities 0.03 mm
|
acuities 0.03 mm
|
|
테이블 타입
|
알루미늄 프로파일 T슬롯 클렘핑
|
알루미늄 프로파일 T슬롯 클렘핑
|
|
비상 정지 버튼
|
유
|
유
|
|
컨트롤 시스템
|
Ethernet / NK105
|
Ethernet / NK105
|
|
소프트웨어 호환성
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
Tybe 3 / Artcam / UG / Pro-E / Mastercam etc
|
|
전원
|
AC 220V ± 10% / 50 - 60 Hz
|
AC 220V ± 10% / 50 - 60 Hz
|
|
크기
|
880 x 940 x 1500 mm
|
1165 x 1250 x 1500 mm
|
|
무게
|
310 Kg
|
400 Kg
|
|
외부 케이스
|
옵션 선택 가능
|
옵션 선택 가능
|
제품 외관
PRODUCT APPEARANCE

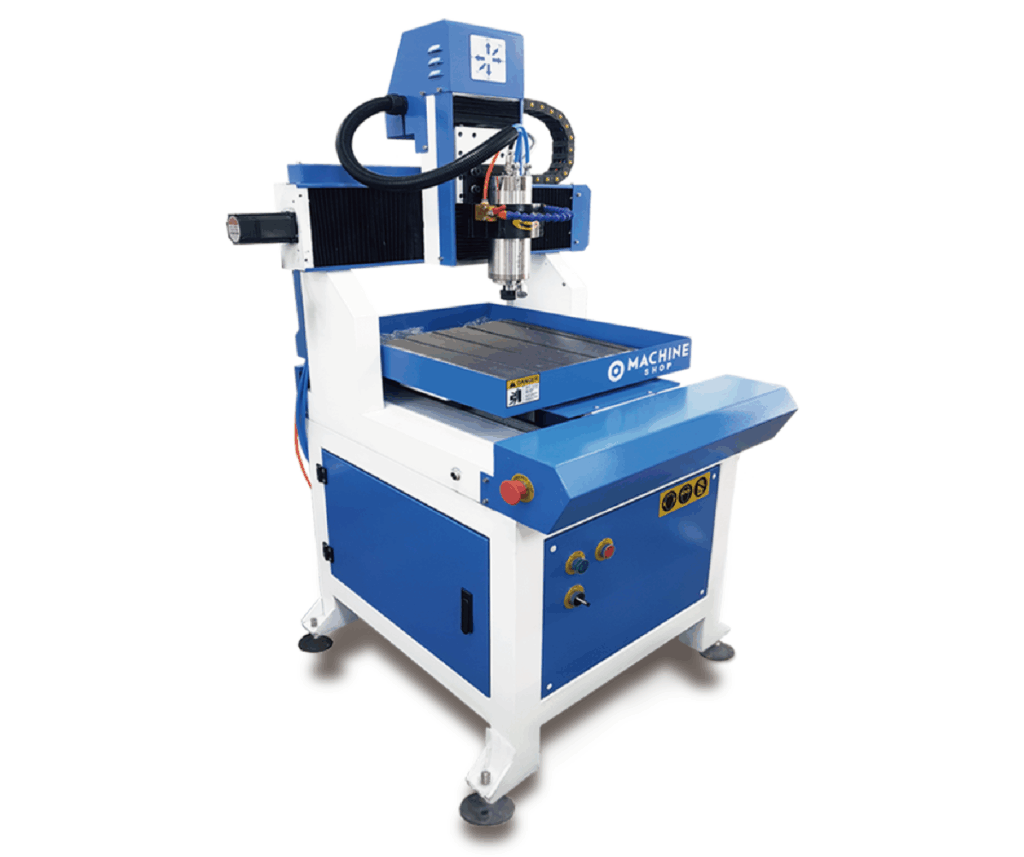

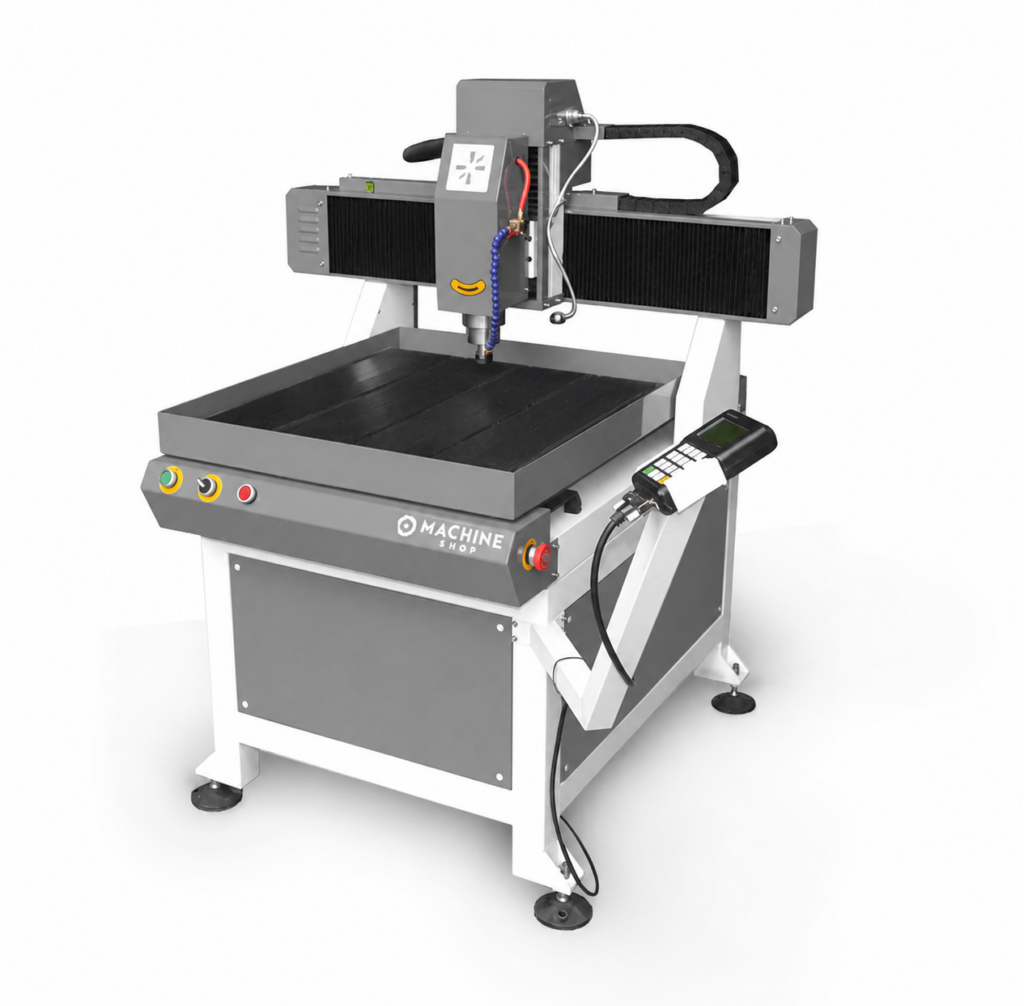

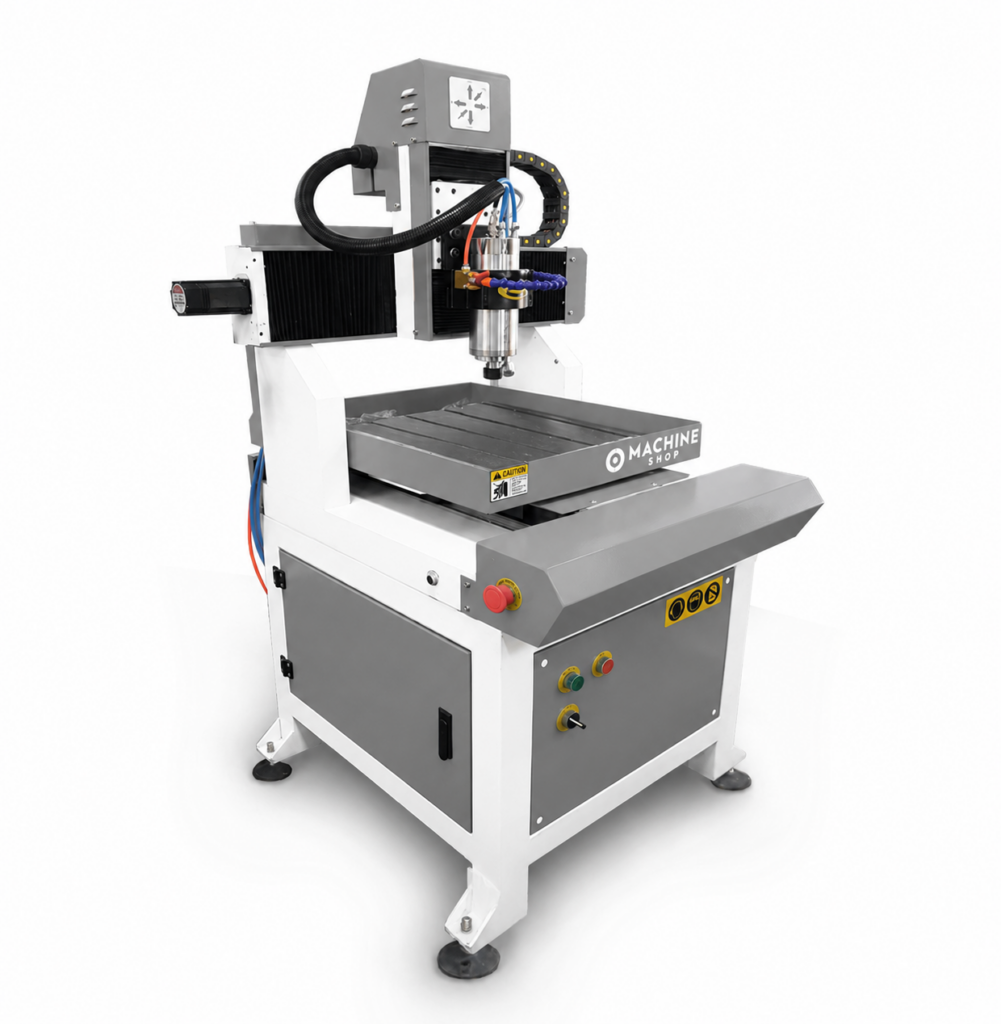

MC-4040

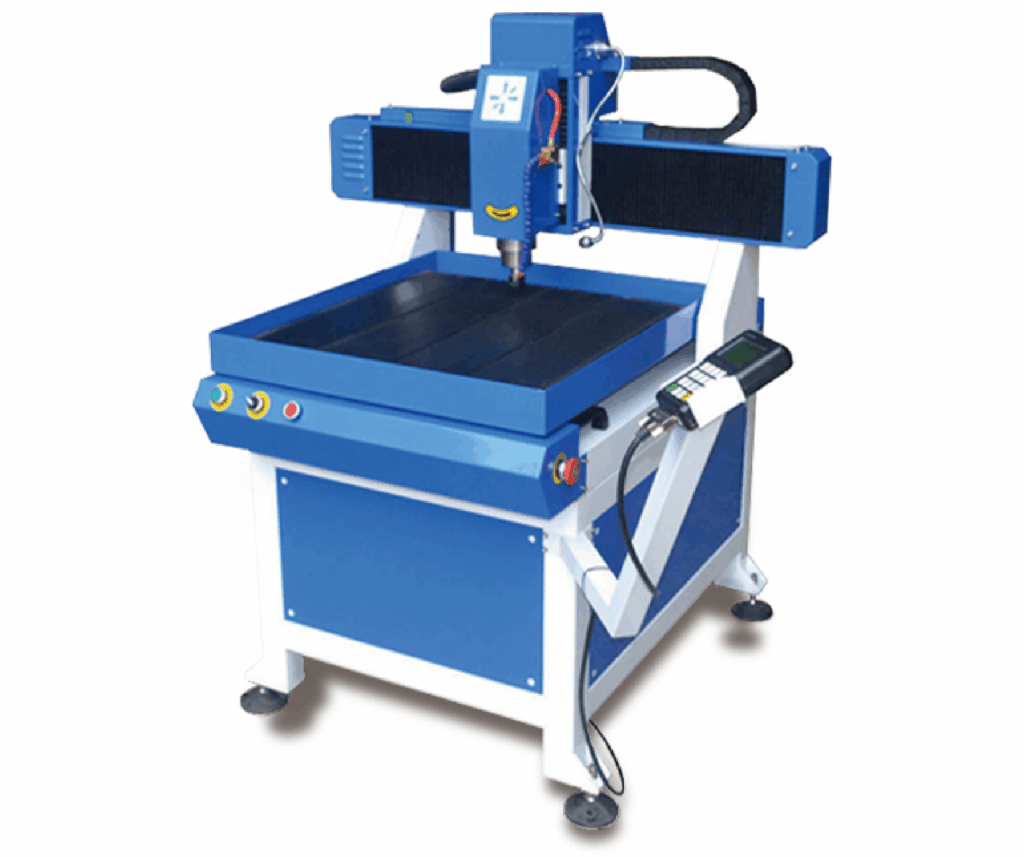

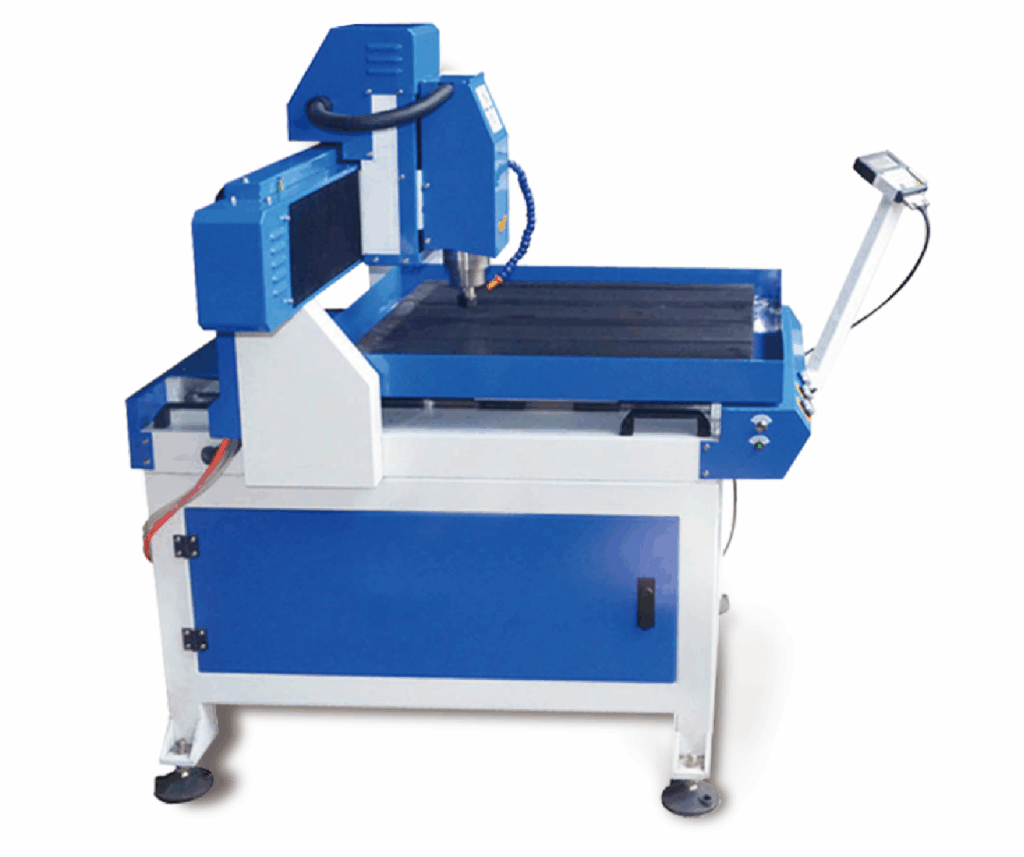

MC-6060

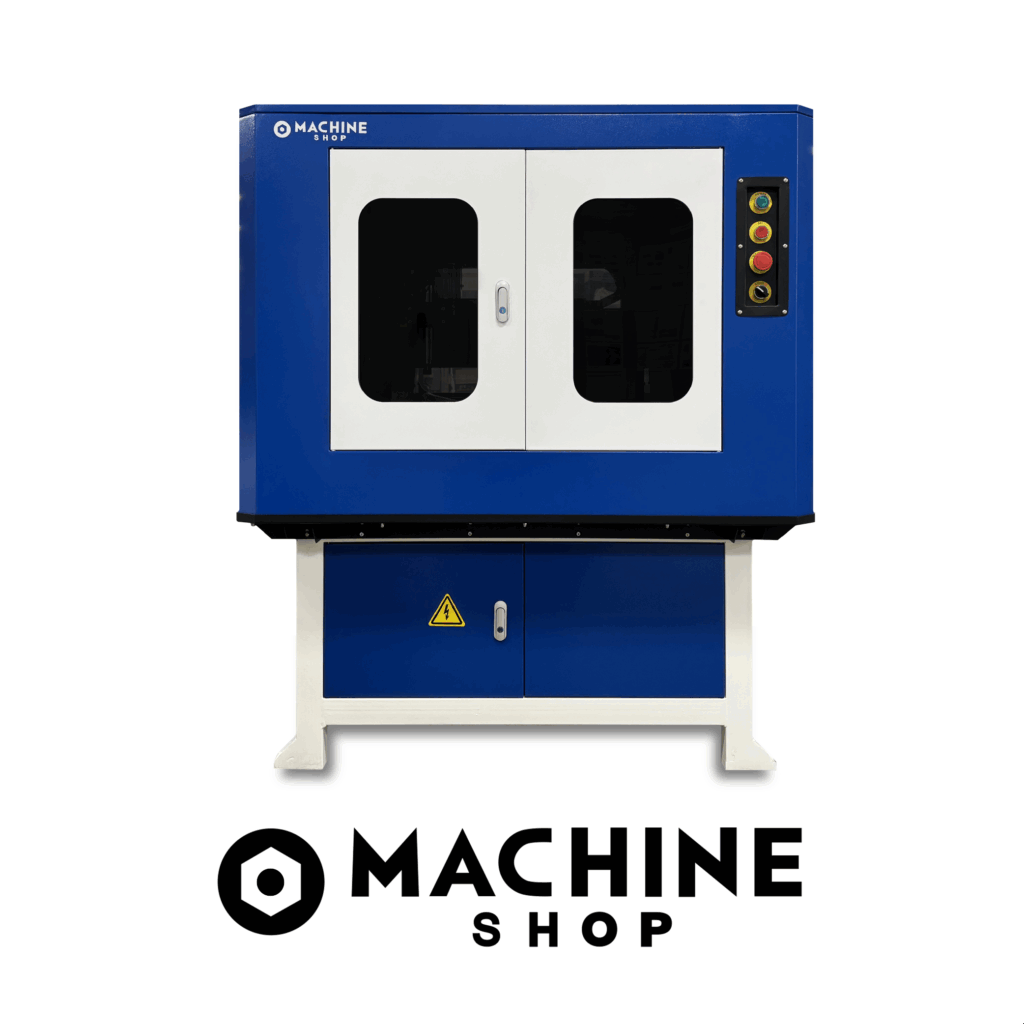

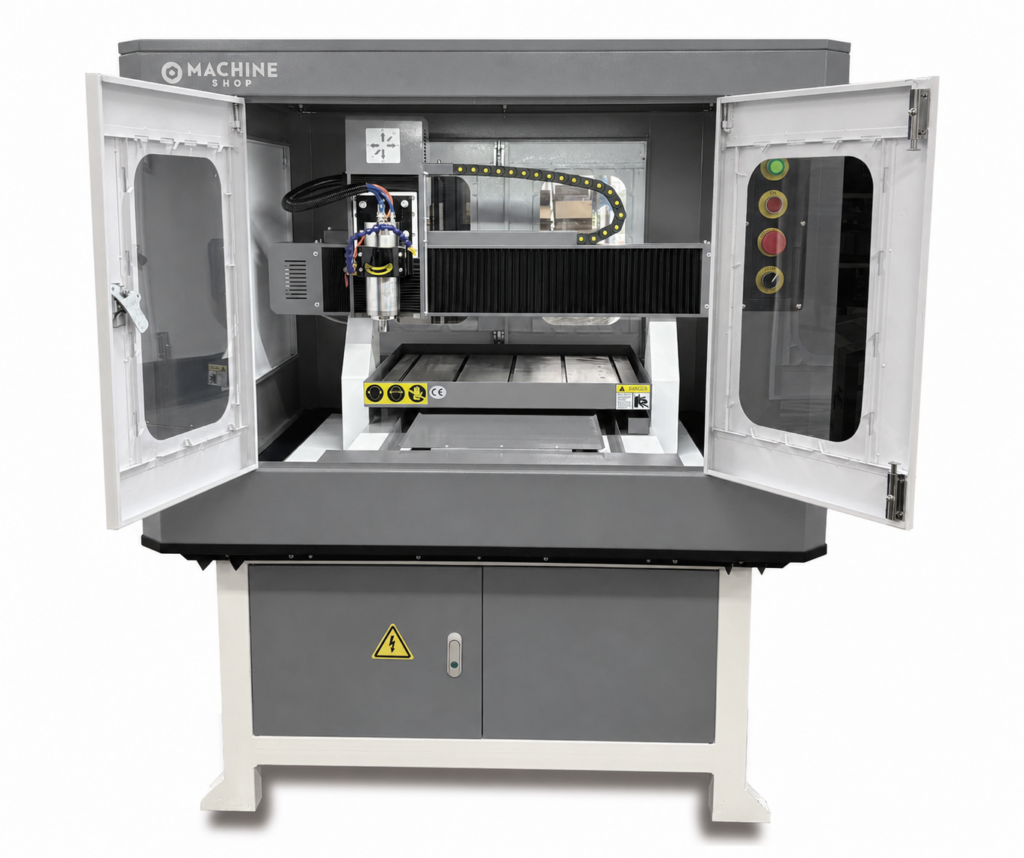

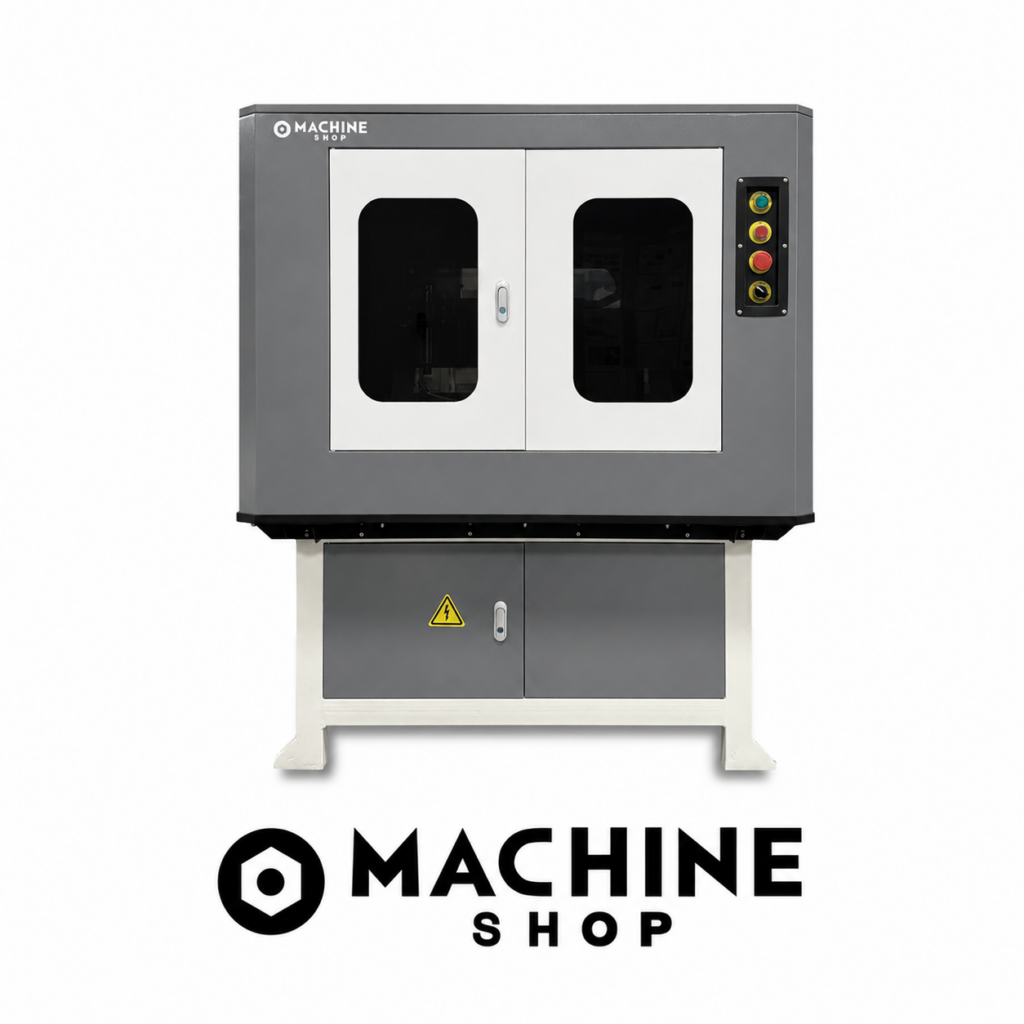

커버형(옵션 추가 가능)

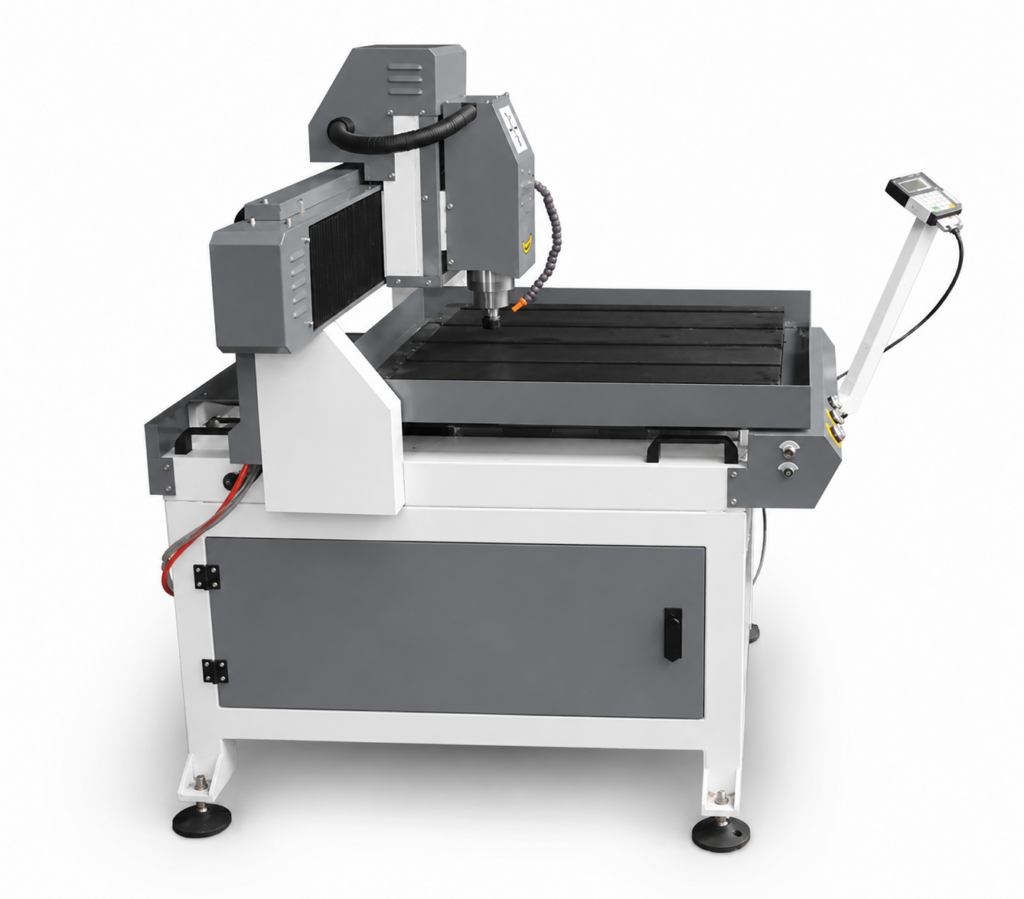

3축 LM GUIDE, 배드 이송 타입
금속 가공 CNC 조각기
안정적인 작업 성능
저가형 CNC 조각기는 원가 절감을 위해 저가 부품을 사용하거나, 조립 미숙,
설계 미스 등 잦은 고장과 낮은 정밀도로 문제가 있는 경우가 다수입니다.
머신샵은 다년간의 제조, 판매 노하우와 꾸준한 부품 업그레이드를 통해
안정적인 작업 성능으로 믿고 사용할 수 있는 제품만을 판매합니다.

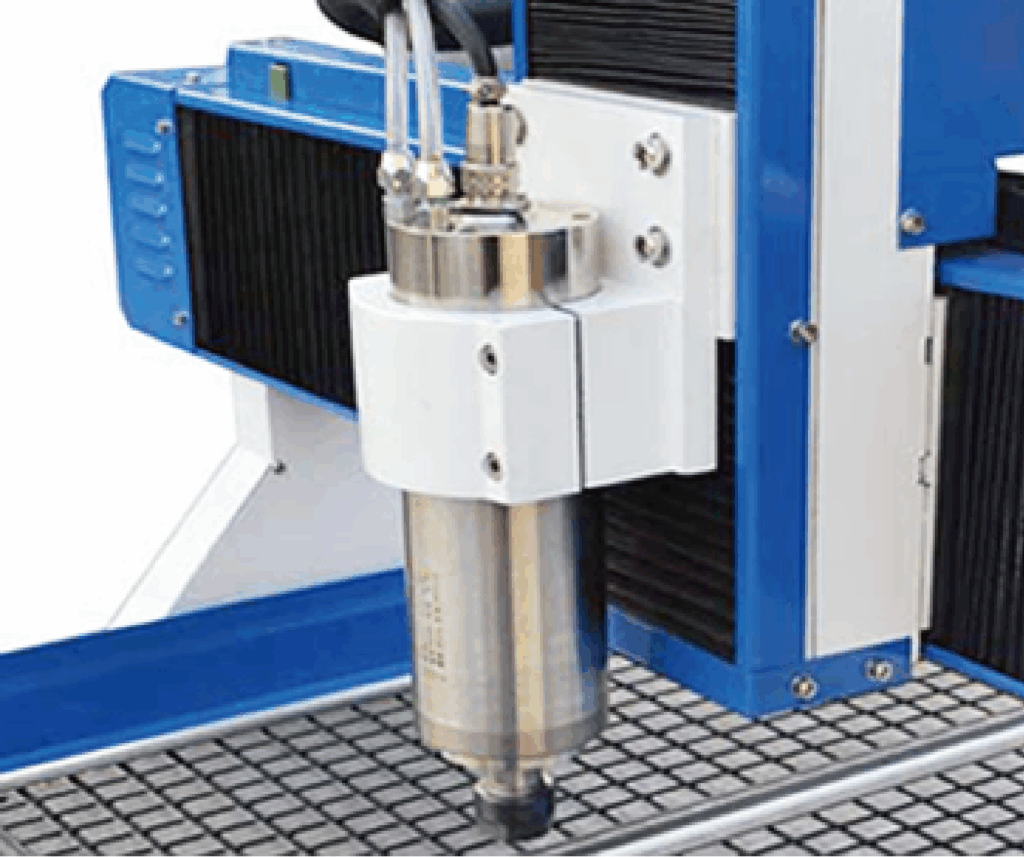

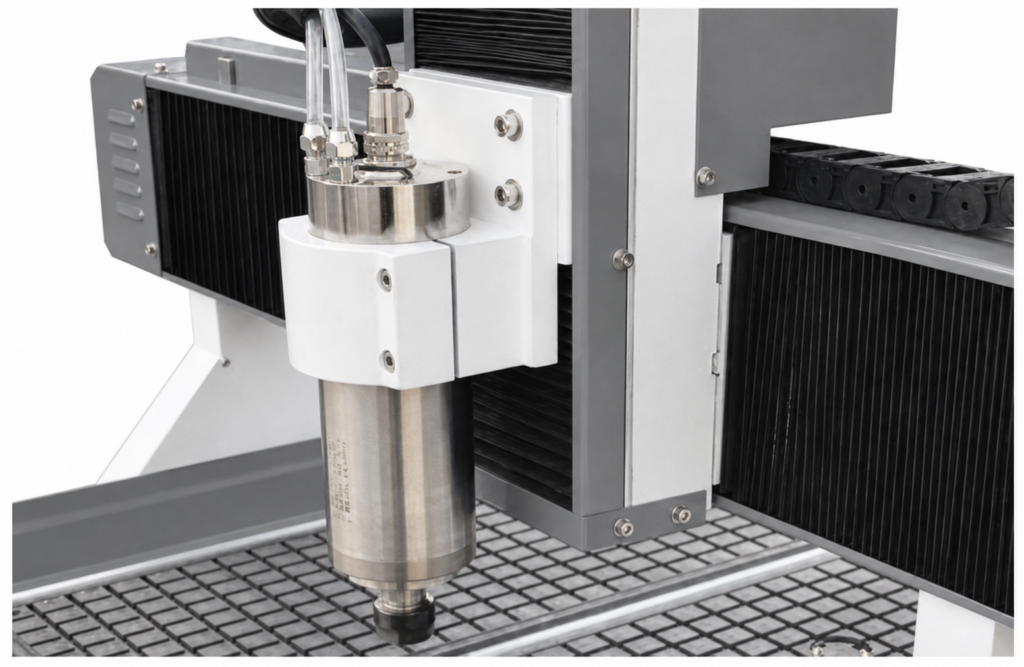

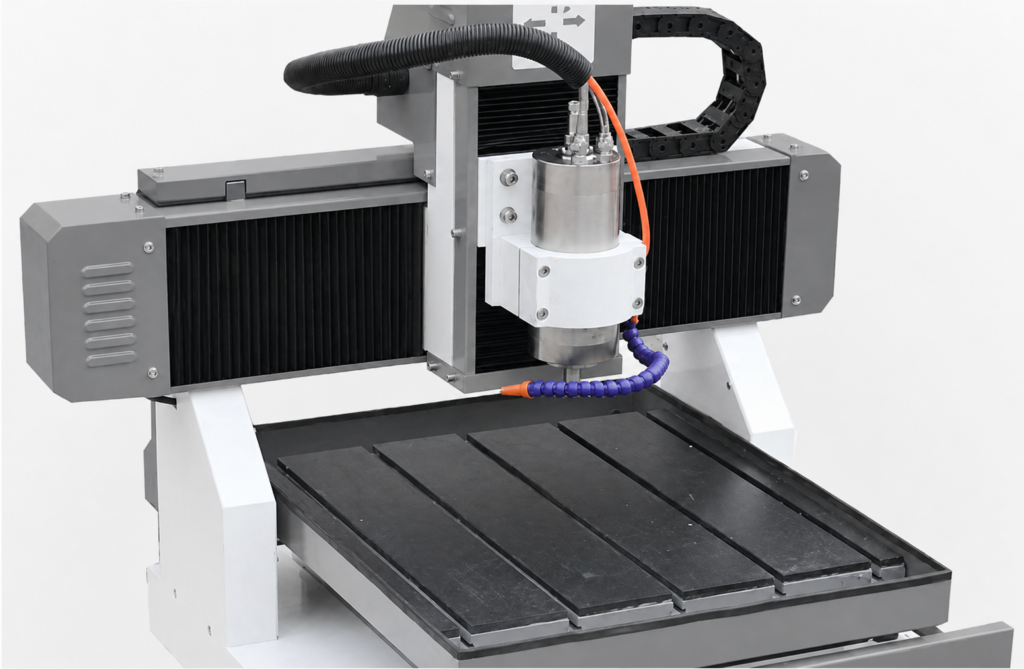

강력한 토크의 수냉식 스핀들
강력한 토크의 수냉식 스핀들과 흔들림 없는 겐트리 구조 설계로
보다 안정적이고 정밀한 작업 성능을 발휘합니다.
근접 센서와 절삭유 분사 장치
절삭유 분사 장치가 기본 장착되었으며 X, Y, Z 축 모두 반응성이 높고
반영구적 사용이 가능한 제한 센서가 사용되었습니다.
또한 LED 라이트와 비상정지 스위치 등 각종 안전 옵션 역시
기본 장착 되었습니다.

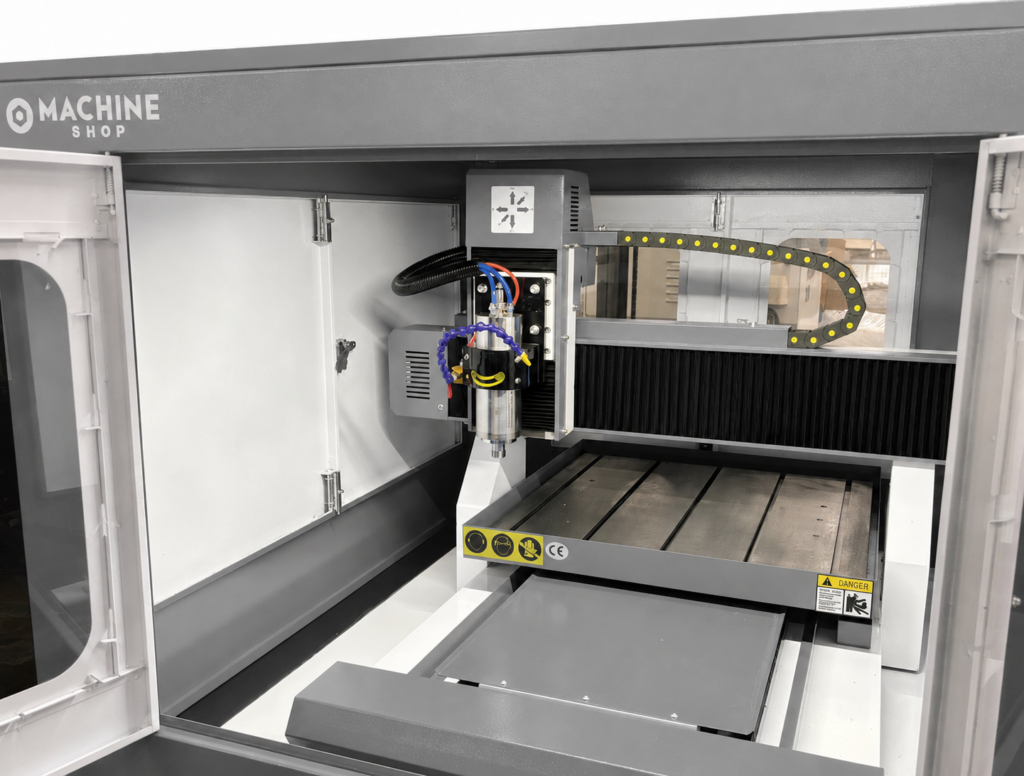

X, Y, Z 3축 LM 가이드 설계
겐트리 및 전체 바디 프레임을 견고한 통 주물 방식으로 제작하여
강성이 뛰어나고 X, Y, Z 3축 모두 대만제 LINEAR GUIDE RAIL로 설계하여
작업 정밀도를 높였습니다.

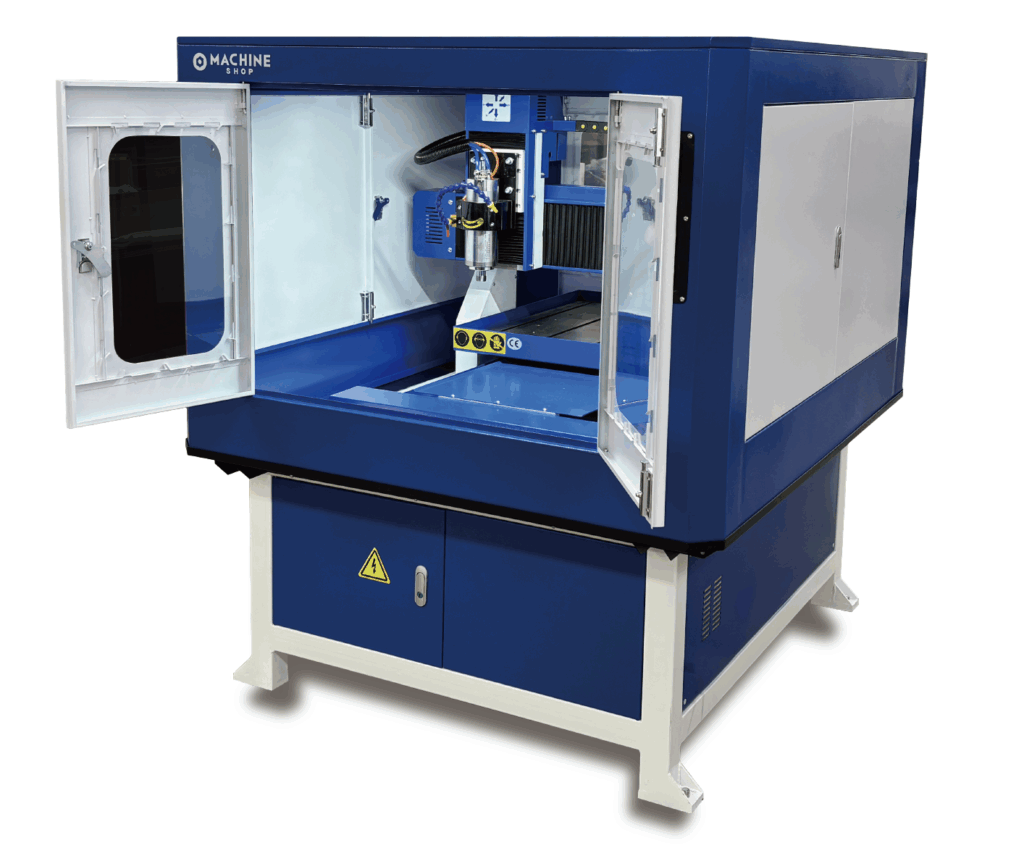

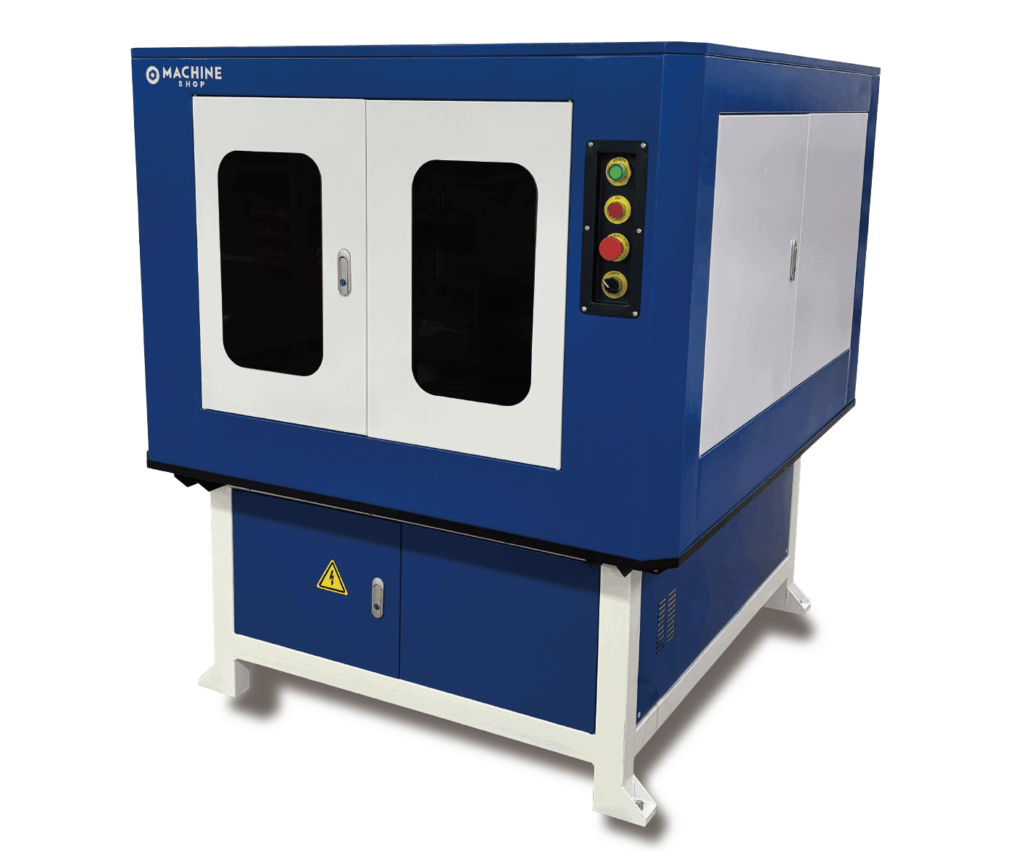

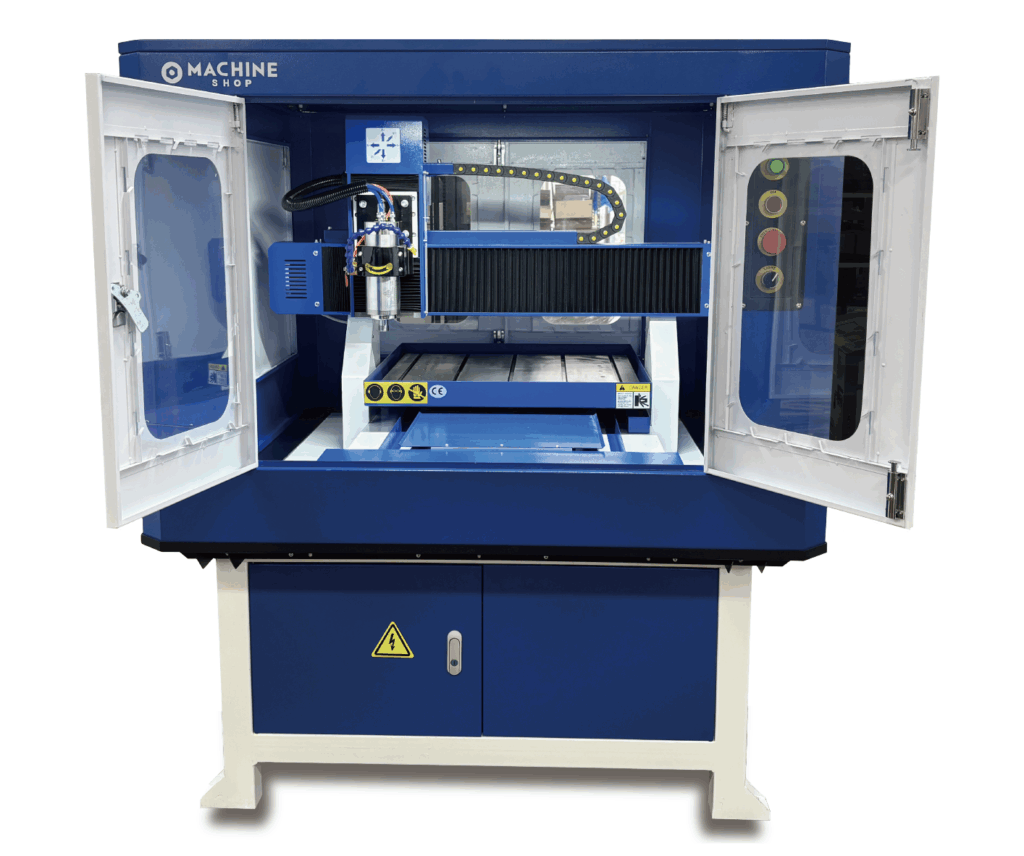

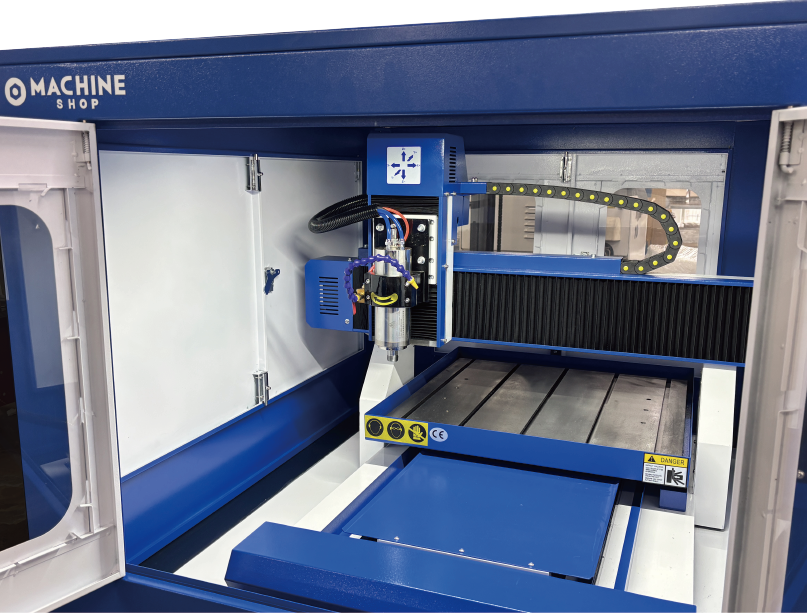

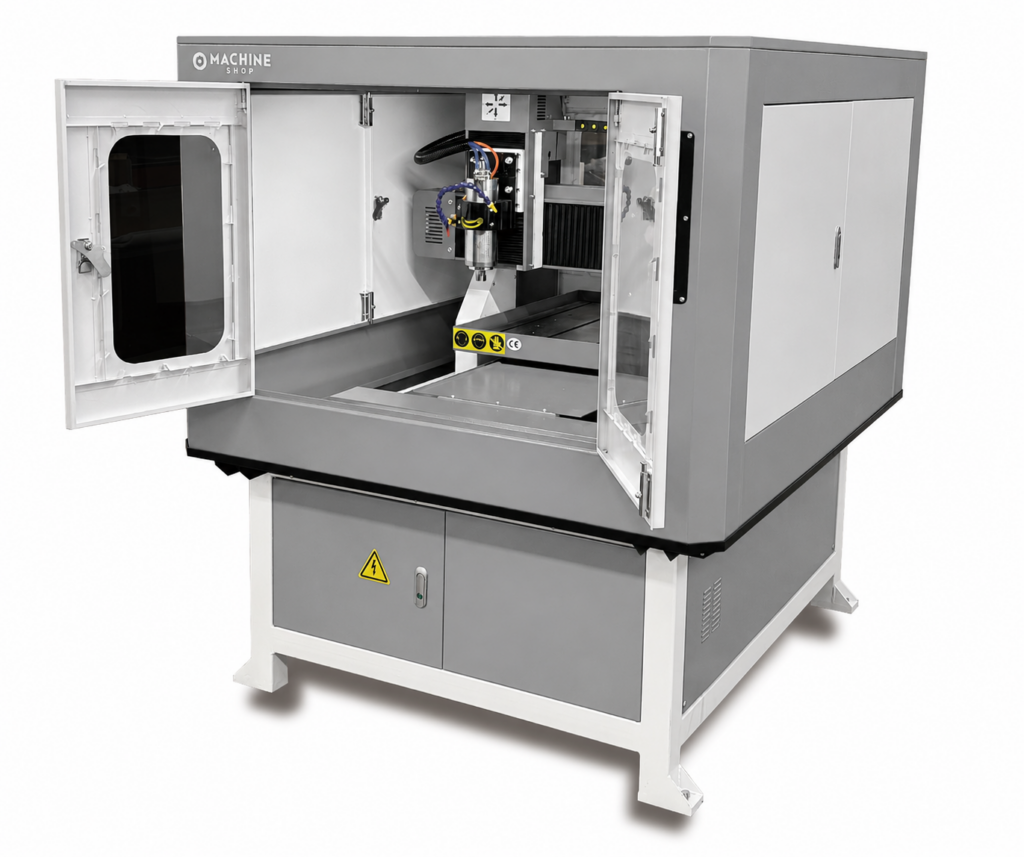

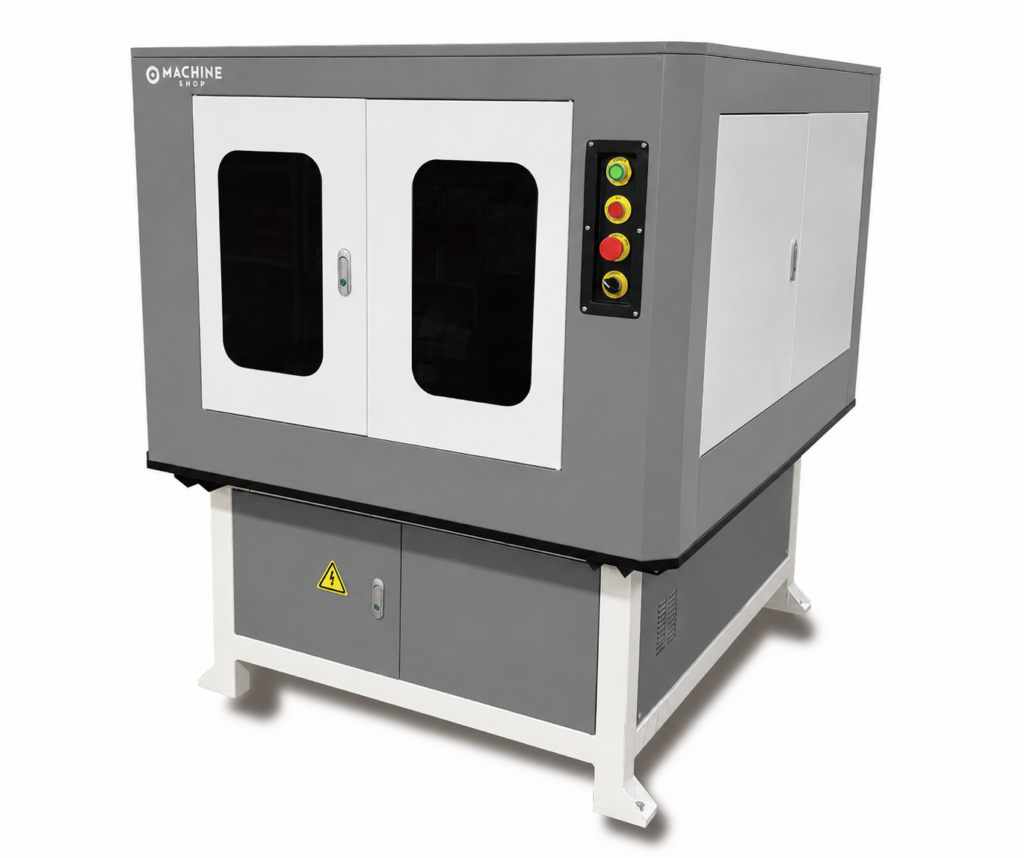

커버형 옵션 추가 가능
커버형 옵션 추가로 가공 중 발생하는 미세 분진과 절삭유 등을 차단해
쾌적한 작업 공간을 유지할 수 있으며 날카로운 가공 툴로부터
작업자를 안전하게 보호합니다.
HIWIN LINEAR GUIDE RAIL
TBI BALL SCREW
WATER COOLING SPINDLE
LIMIT SENSOR
HIGH PRECISION
STEPPER MOTER
MOTION CONTROL
(한글 지원)
옵션 상품 안내
냉각 칠러
집진기
스핀들 모터에 냉각수를 순환시켜주는 장치입니다.
냉각 칠러는 자체적으로 냉각 기능을 갖추고 있어 스핀들 모터의
수명을 유지하는데 도움이 됩니다.
작업중 배출되는 칩이나 분진들을 흡입하여 모아주는 장치입니다.
(싱글백도 구매 가능합니다.)
