ML-6040 RD
YouTube
PRODUCT VIDEO
정교한 작업성, 다양한 사용 범위
레이저 커팅기
600 x 400 mm 가공 영역과 높은 범용성을 자랑하는

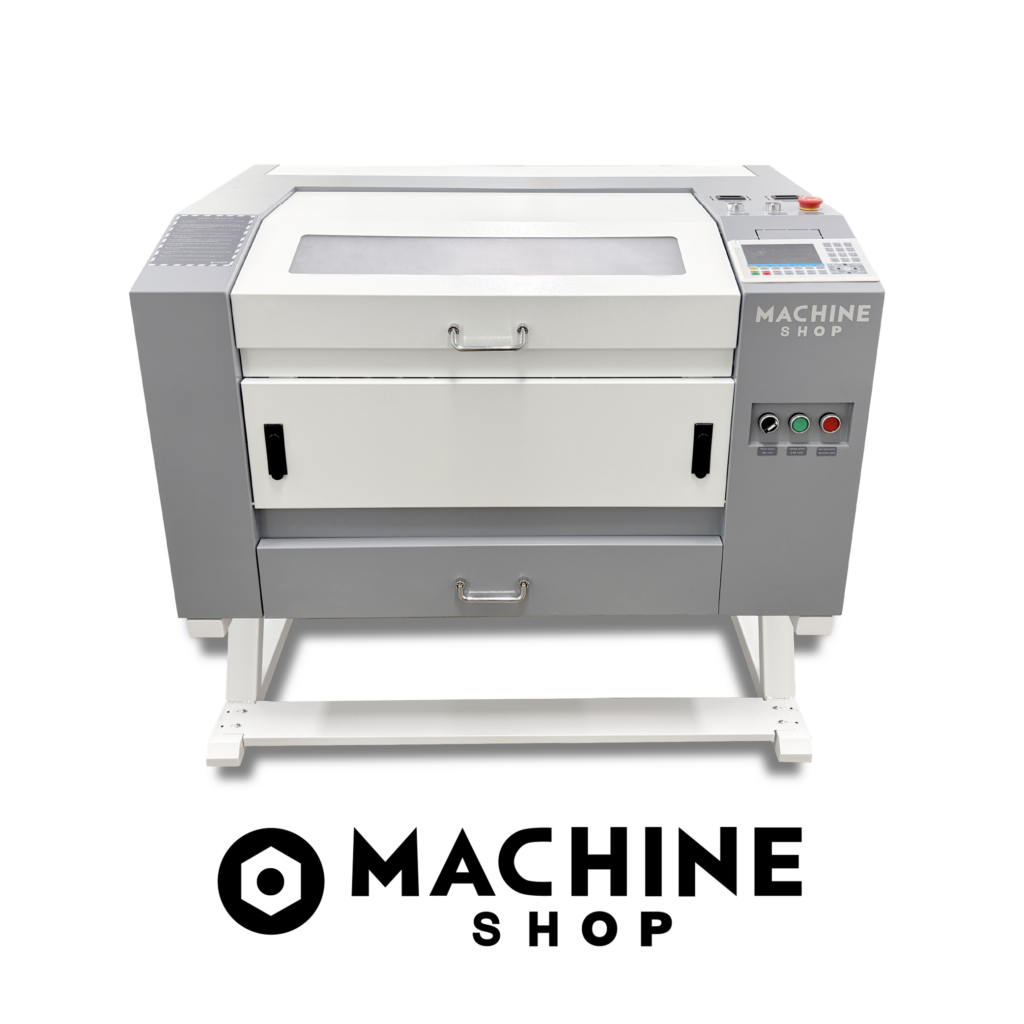

고성능 레이저 커팅기 ML-6040RD
목재, 종이, 가죽, 아크릴, 원단 등 거의
대부분의 비금속 소재 가공이 가능합니다.
tff, dxf, bmp, jpg, ai, eps 등 다양한 그래픽 포멧 지원과
활용 범위가 넓고 사용 방법이 간단합니다.
제품 스펙
PRODUCT SPECIFICATIONS
|
항목
|
세부사항
|
|---|---|
|
제품명
|
ML-6040 RD LASER
|
|
레이저파워
|
50W / 60W / 80W / 100W
|
|
레이저
|
CO2 레이저 유리 튜브
|
|
작업 배드
|
600 x 400 mm 전동 수직 이동 리프팅 방식
|
|
리프팅 범위
|
0-250 mm
|
|
작업 속도
|
0-30000 mm / 분
|
|
조각 두께
|
0-10 mm
|
|
절단 두께
|
0-20 mm
|
|
최소 조각 글자 크기
|
1 x 1 mm
|
|
반복 위치 정확도
|
0.1 mm
|
|
작동 전압
|
AC 110-220 V, 50-60 Hz
|
|
작동 온도
|
0-45˚
|
|
작동 습도
|
5-95%
|
|
가이드 웨이
|
대만제 LM 가이드
|
|
모터
|
47 스텝 모터, 57 스텝 모터
|
|
호환 소프트웨어
|
코렐, autocad, 포토샵, 레이저 CAD 등
|
|
그래픽 포맷 지원
|
ai, bmp, dxf, jpg, eps, gif 등
|
|
냉각 방식
|
수냉식
|
|
보조 장치
|
배기팬, 냉각 펌프, 콤프레샤
|
|
인터페이스
|
ETHERNET / USB 2.0 (Wi-Fi 추가 기능)
|
|
크기(L x W x H)
|
1100 x 835 x 620 mm
|
|
무게
|
90 kg
|
|
|
레이저 파워에 따라 튜브 케이스의 사이즈가 커질 수 있습니다.
|
제품 외관
PRODUCT APPEARANCE
강력한 작업 성능
비금속 소재 완벽 가공
안정적인 작업 성능
저가형 레이저커팅기는 원가 절감을 위해 검증되지 않은 부품을 사용하거나,
조립 숙련도 미숙으로 인한 주요 부품 간의 유격, 가이드 레일의 수직 수평이
맞지 않는 등 정밀도에 심각한 문제가 있는 제품들이 많습니다.
다년간의 제조, 판매 노하우를 가진 머신샵은 꾸준한 부품 업그레이드를 통해
안정적인 작업 성능으로 믿고 사용할 수 있는 제품만을 생산, 판매합니다.

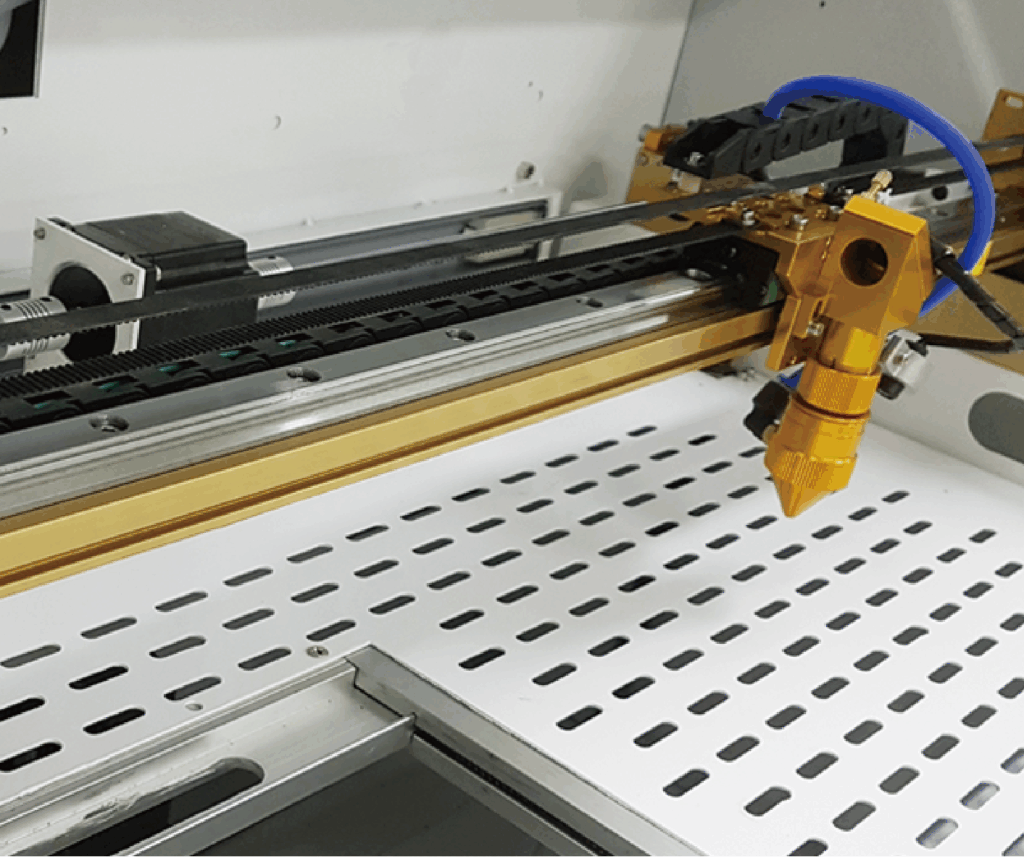

대만제 가이드레일
가이드 레일은 레이저커팅기의 정밀도를 결정짓는 핵심적인 부품입니다.
정밀한 이송과 고속 작업의 안정성을 높이기 위해
대만제 LM GUIDE를 장착했습니다.

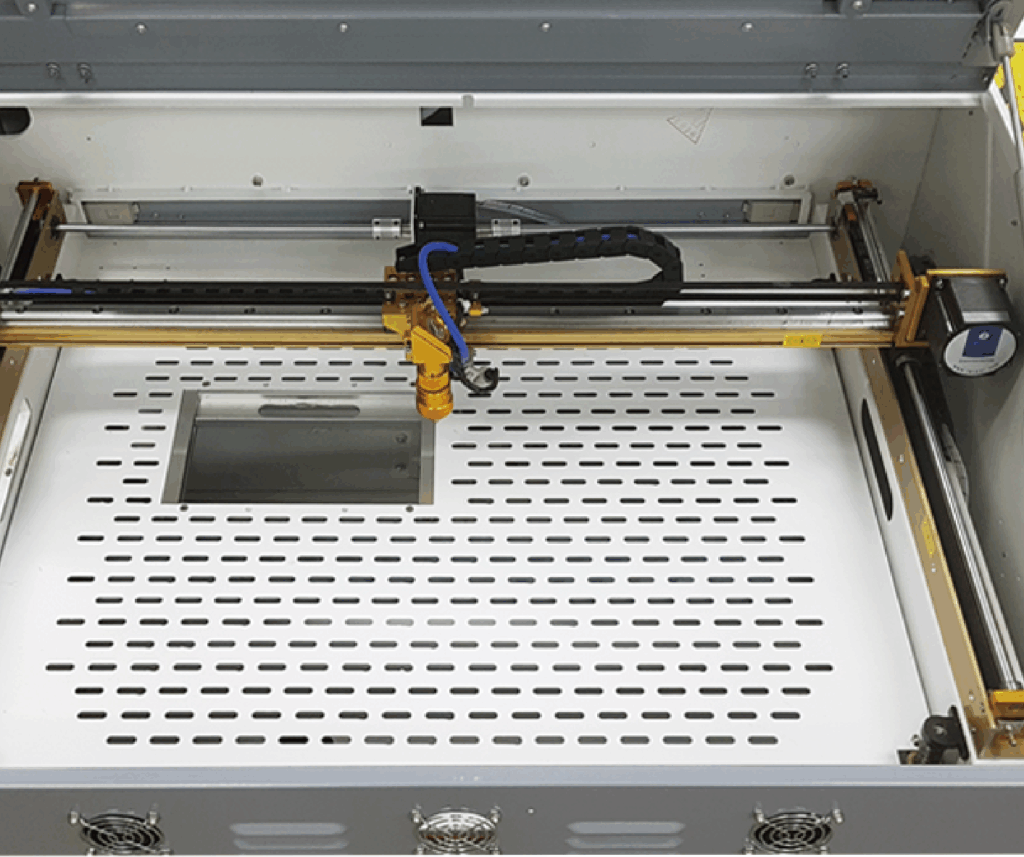

수직 이동이 가능한 작업 테이블
작업 테이블의 수직 이동이 가능해야 다양한 두께를 가진
소재에 각인을 할 수 있습니다.
ML-6040 RD는 작업 테이블을 250mm까지 수직 이동할 수 있습니다.
고강성 스틸 구조와 고성능 반사경
3개의 조정 볼트로 정밀한 조정이 가능한 반사경 마운트는
안정적인 작업 성능과 내구도를 위해 6mm 두께의 스틸 구조로 제작됐으며,
높은 반사율의 고성능 반사경이 장착되었습니다.
고성능 스텝 모터와 이송 벨트
정밀한 축 이송을 위해 안정성이 뛰어난 고성능 스텝 모터와
대만제 이송 벨트를 장착하였습니다.
강도가 높은 이송 벨트는 오랫동안 사용해도 부식이 없으며,
부드러운 움직임을 유지합니다.

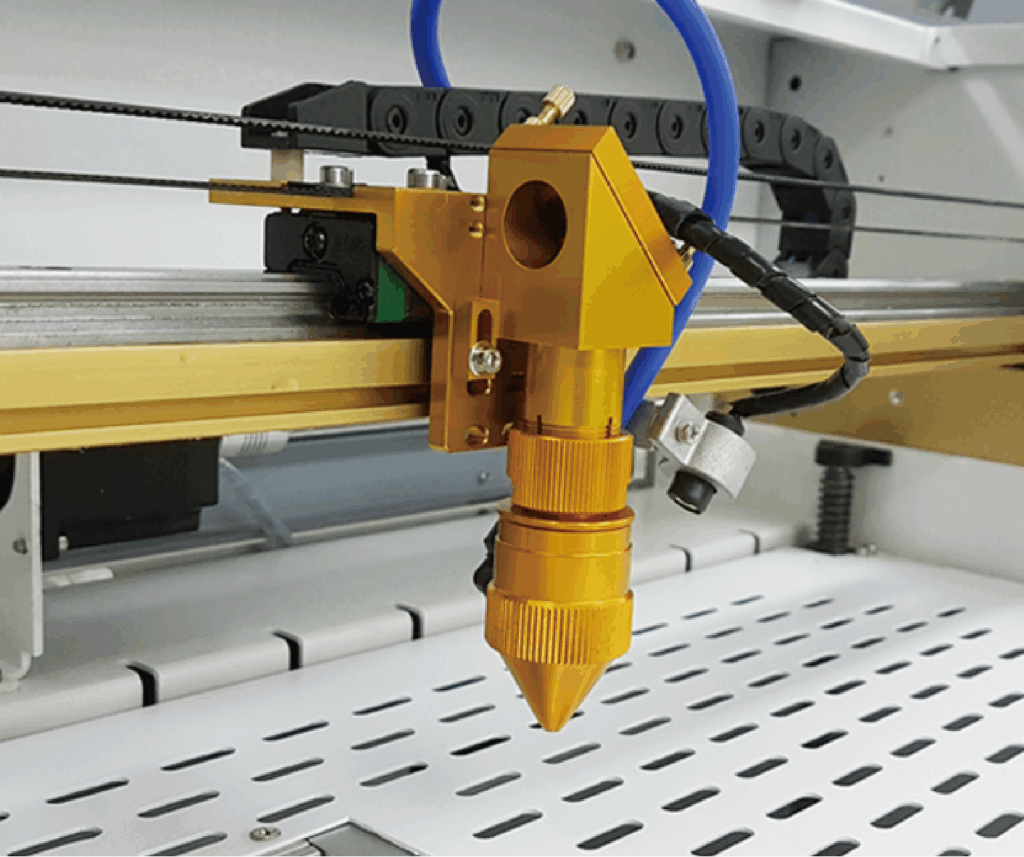

헤드 렌즈 마운트와 초점 렌즈
20mm의 초점 렌즈와 새로 설계된 신형 헤드 마운트가 장착되었습니다.
신형 초점 렌즈는 레이저 빔의 수직도를 향상시켰을 뿐만 아니라,
투과율도 더 좋아졌습니다.
신형 헤드 마운트는 초경량 알루미늄 소재로 제작해 고속 작업의 안정성을
높였습니다.
안전한 작업성
냉각수 순환 감지 센서, 비상 정지 버튼, 내부 LED 라이트, 대형 프론트뷰 등
안전한 작업을 위해 다양한 기능들을 기본 설계 했습니다.

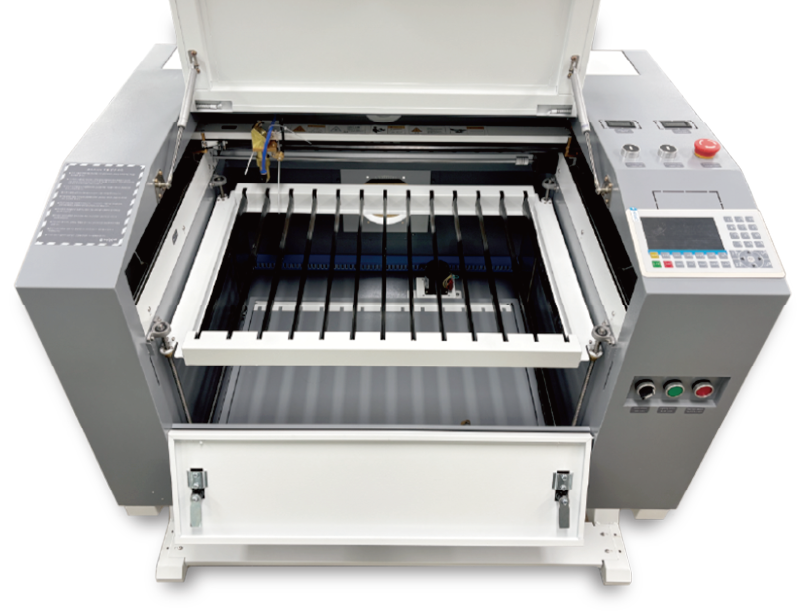

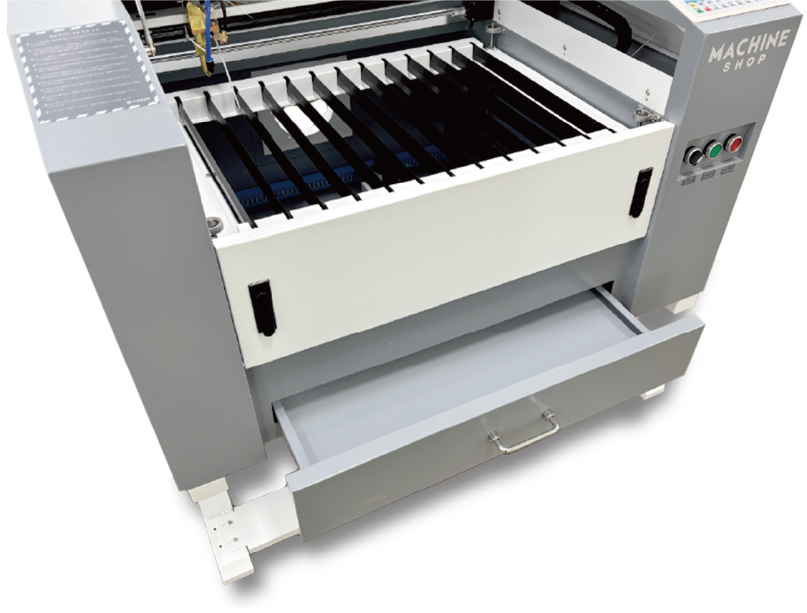

오픈형 프론트 설계
프론트 개폐가 가능한 설계로 600 x 400mm의 작업 영역보다 큰
가공물도 작업이 가능합니다.
우수한 컨트롤보드
일반 컨트롤보드
RD 컨트롤보드
메인보드는 X, Y, Z 각 축 이송을 컨트롤하며 레이저 빔의 파워와 출력 신호를 제어하는 레이저 커팅기의 두뇌와 같은 부분입니다.
메인보드는 ‘일반 컨트롤보드’와 ‘RD 컨트롤보드’ 두가지 중 선택이 가능합니다.
메인보드 옵션에 따라서 사용하는 소프트웨어가 달라지며, 메인보드가 지원하는 범위에 맞춰 각 축의 움직임을 담당하는
모터와 이송 레일의 스펙 차이가 발생합니다.
기본 구성품
환기팬
콤프레셔

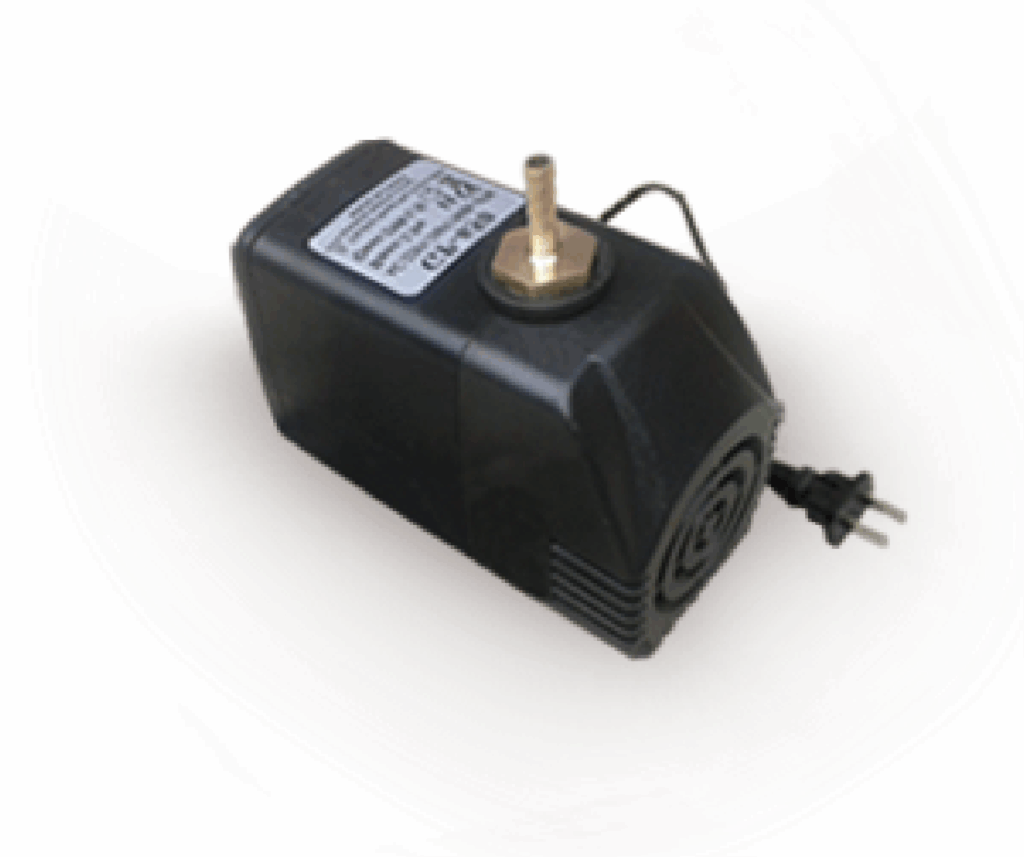

워터펌프
덕트

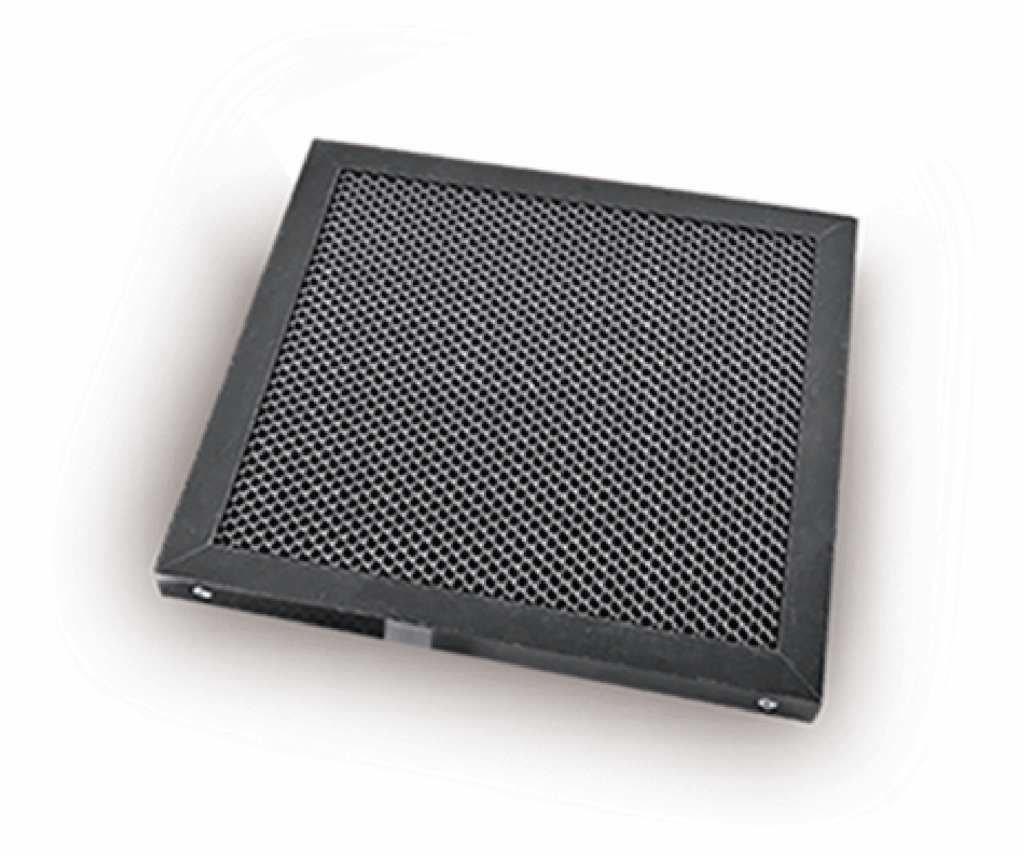

허니콤테이블
작업중 발생하는 연기나 분진을
기기 외부로 배출합니다.
작업물의 표면에 에어를 분사해
온도를 낮추고 불꽃을 제거합니다.
레이저 튜브에 냉각수를 공급합니다.
환기팬을 외부로 연결합니다.
다양한 가공 환경에 맞춰
사용할 수 있는 보조 테이블입니다.
추가 구매 상품
냉각기(칠러)
로터리 디바이스
전용 스탠드
냉각수의 온도를 낮춰주는 장치입니다.
냉각기를 사용하면 레이저의 안정적인 출력을 보증하며,
레이저튜브의 사용 수명을 오랫동안 유지시켜 줍니다.
2차원 가공의 한계를 뛰어넘어 원통형 물체를 가공하는데
사용되는 척 롤링 장치입니다.
6040 사이즈 이상의 기기부터 장착이 가능합니다.
ML-6040 전용 스탠드입니다.
바퀴가 달려있어 이동이 가능하며,
스탠드의 높이는 470mm 입니다.
머신샵의 확실한 사후관리를 경험해보세요
파츠별 모든 부품의 재고를 보유하고 있어 신속한 서비스를 받으실 수 있습니다.
가장 빠르고 안정적인 서비스를 받아보세요.
머신샵 제품은 주문 제작 상품으로 교환 및 반품이 불가하오니 긴중한 구매 부탁드립니다.
구매 후 기계를 분해 및 개조하신 경우 A/S 반품등 사후처리가 불가능할 수 있습니다.
고객님의 변심으로 인한 교환, 반품을 하실 경우 상품 반송 비용은 고객님께서 부담하셔야 합니다.
본 제품은 중국 OEM 방식으로 생산되는 공작 기계로 특성상 기스나 흠집이 있을 수 있습니다.
기능과 관련없는 기스나 흠집에 관한 부분은 환불 조건이 아니니 양해 부탁드립니다.
